In der Welt der Pneumatik spielen ODER-Ventile eine wichtige Rolle, da sie es ermöglichen, verschiedene Steuerungen effizient und zuverlässig zu realisieren. Doch was genau ist ein ODER-Ventil, wie funktioniert es, und in welchen Anwendungen kommt es zum Einsatz? In diesem Beitrag erfahren Sie alles, was Sie über ODER-Ventile wissen müssen – leicht verständlich und praxisnah erklärt.
Was ist ein ODER-Ventil und wie funktioniert es?
Dank seiner Bauart als Einsitzventil ist das ODER-Ventil zu 100 % dicht, was es besonders zuverlässig macht. Diese Eigenschaft ist entscheidend, da so keine Luft verloren geht und die Funktion der Steuerung immer gewährleistet bleibt.
Funktionsweise
Um die Funktion eines ODER-Ventils besser zu verstehen, schauen wir uns seine Anschlüsse und Arbeitsweise an:
Ein ODER-Ventil hat in der Regel drei Anschlüsse:
- Zwei Eingänge (X und Y)
- Einen Ausgang (A)
Die Arbeitsweise ist dabei denkbar einfach:
- Sobald Druckluft an Eingang X oder Eingang Y anliegt, wird der Ausgang A aktiviert.
- Es spielt keine Rolle, ob der Druck von einem oder beiden Eingängen kommt – der Ausgang wird in jedem Fall aktiviert.

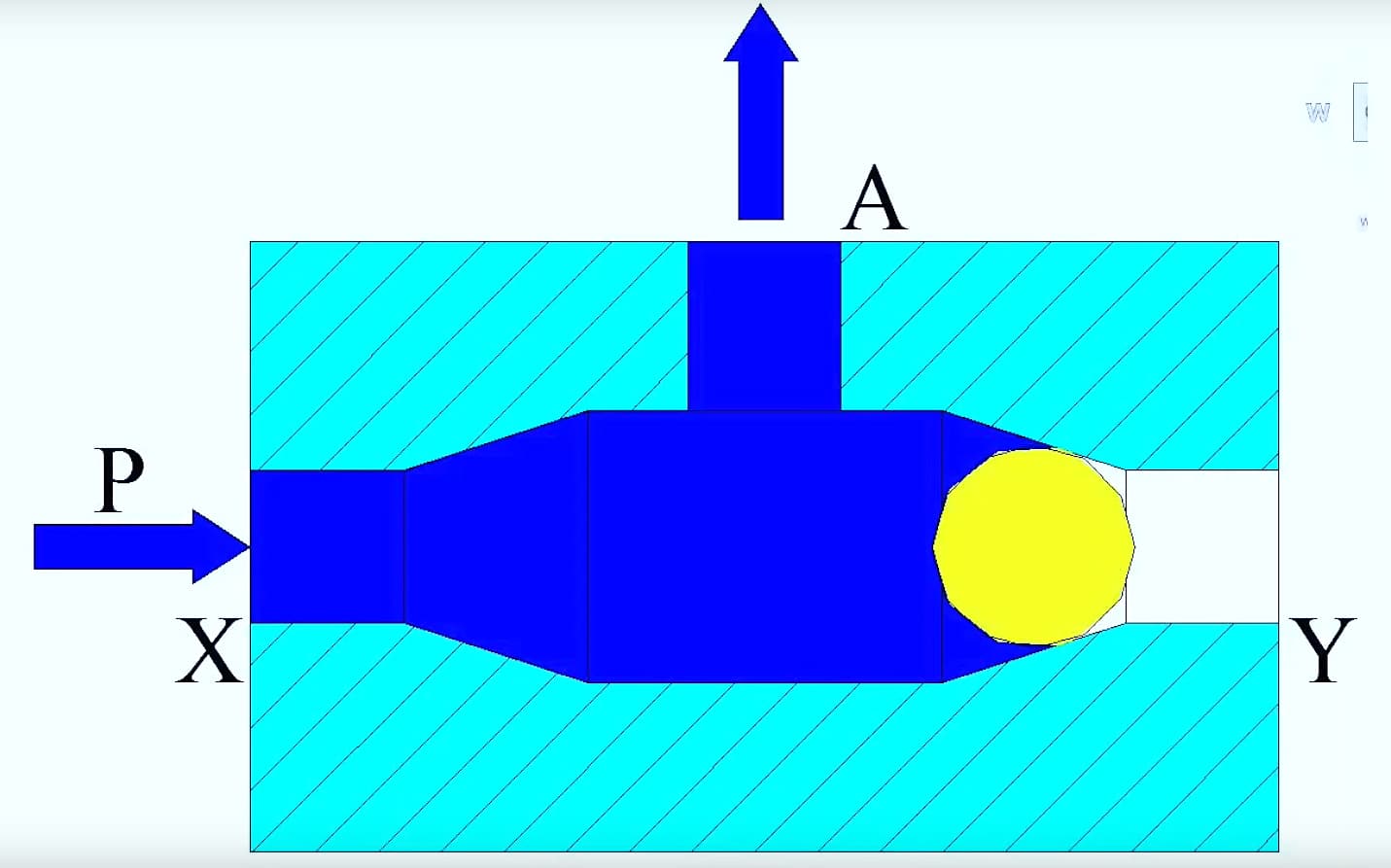

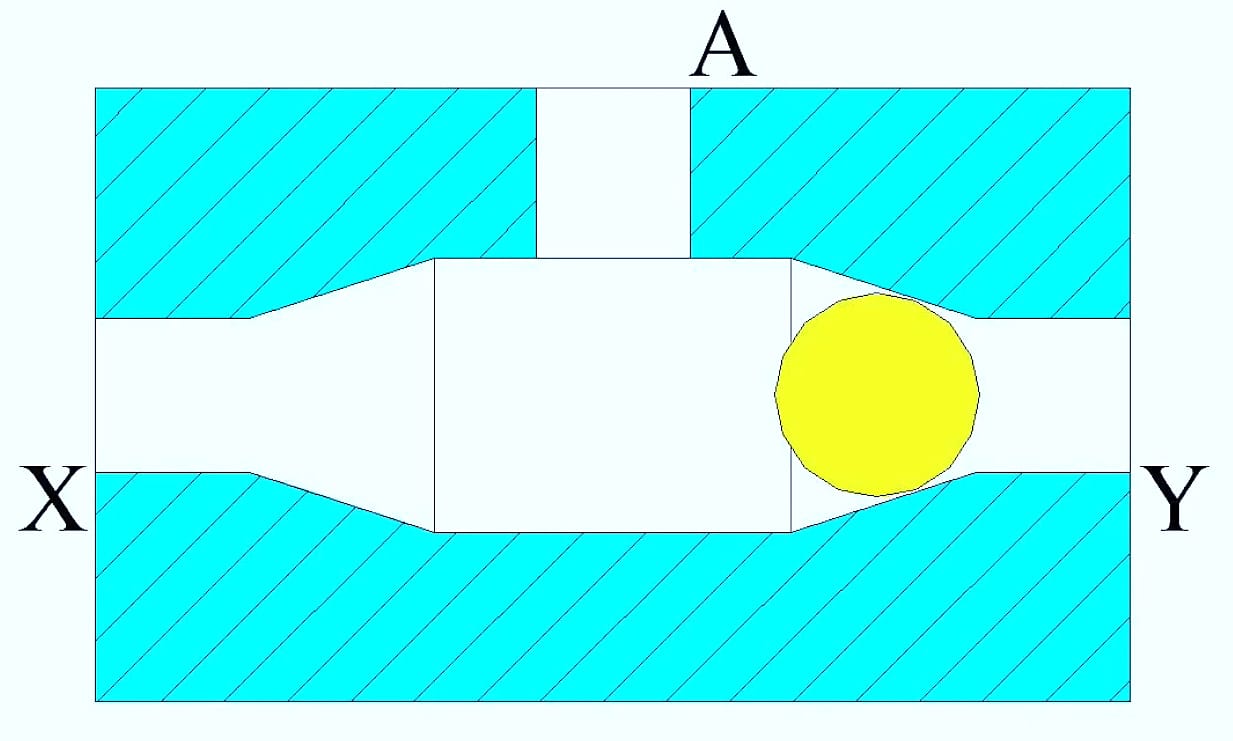

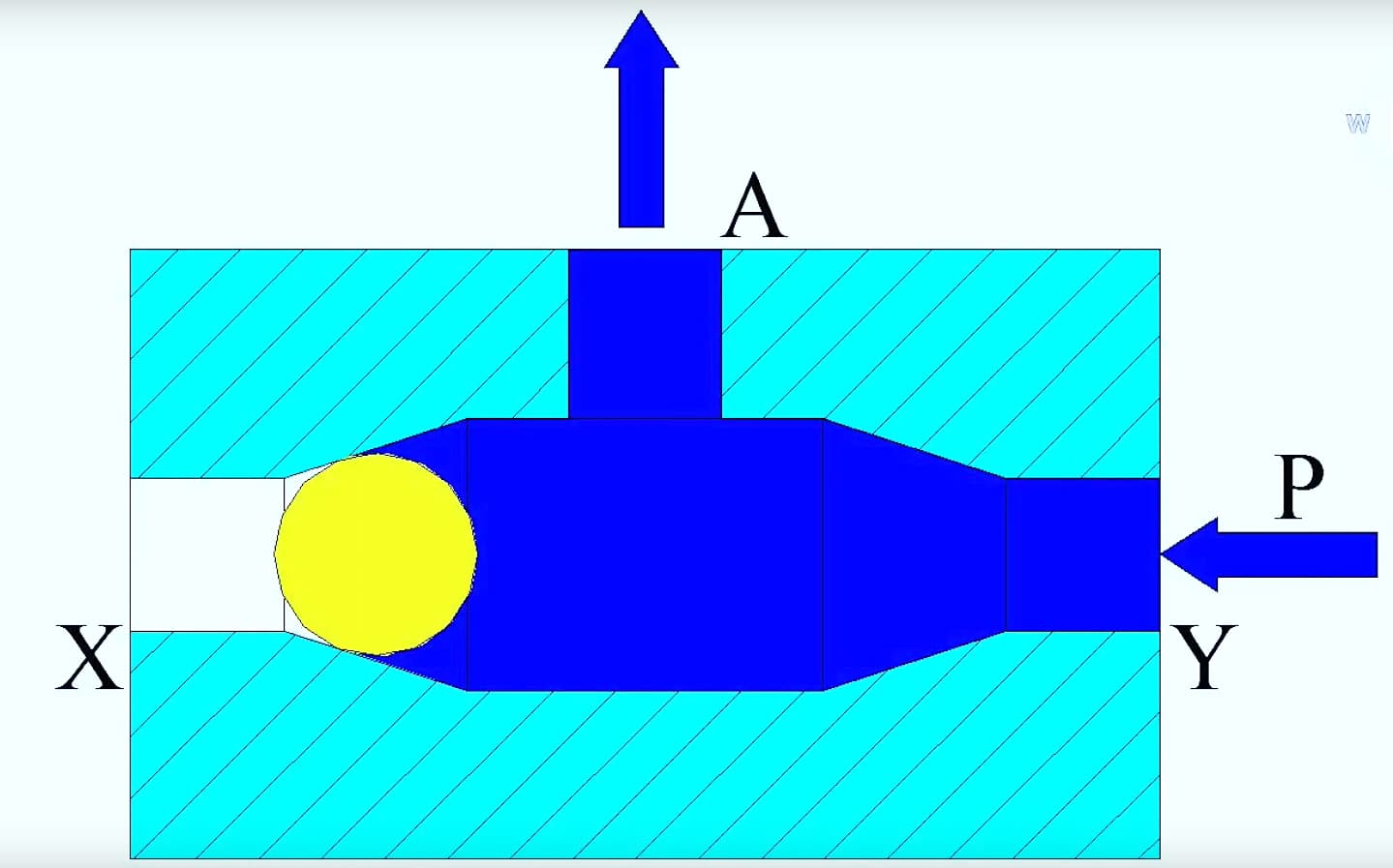

Ein gutes Beispiel hierfür ist ein Schnittbild des Ventils: Wenn Luft in den Eingang X oder Y geleitet wird, verschiebt eine interne Kugel die Luft zur Ausgangsseite A. Die Kugel sorgt dabei dafür, dass der nicht genutzte Eingang abgedichtet bleibt. Dadurch wird die Luft gezielt weitergeleitet, ohne dass es zu Verlusten kommt.

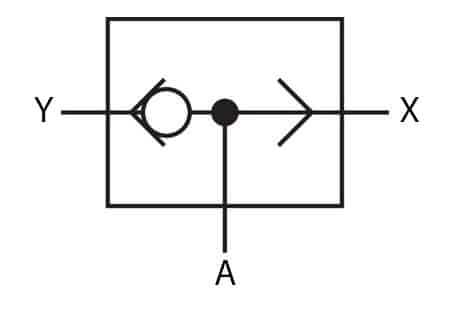

Die Symbolik eines ODER-Ventils wird nach der Norm ISO 1219 dargestellt. In der grafischen Darstellung erkennt man die beiden Eingänge X und Y sowie den Ausgang A. Außerdem wird die interne Kugel deutlich, die je nach anliegendem Eingang die Luft zu A weiterleitet.
Wozu braucht man ein ODER-Ventil in der Pneumatik?
In der Pneumatik funktioniert die Verknüpfung von Luftströmen anders als in der Elektrik. Während elektrische Strompfade einfach durch eine Klemme verbunden werden können, ist das bei Druckluft nicht möglich. Deshalb benötigt man ODER-Ventile, um sicherzustellen, dass die Luftströme korrekt gelenkt werden.
Ein Beispiel aus der Praxis verdeutlicht dies: Wenn Sie zwei Schalter (S1 und S2) nutzen, um einen Verbraucher wie einen Zylinder zu steuern, entweicht die Luft ohne ein ODER-Ventil ungenutzt in die Atmosphäre, da sie den Weg des geringsten Widerstands nimmt. Setzen Sie jedoch ein ODER-Ventil ein, lenkt es die Luft gezielt zum Verbraucher, unabhängig davon, ob Sie Schalter S1 oder Schalter S2 betätigen.
Vorteile von ODER-Ventilen
ODER-Ventile bieten zahlreiche Vorteile, die sie zu einem unverzichtbaren Bestandteil der Pneumatik machen:
- Effizienz: Sie bündeln mehrere Eingangssignale und leiten sie gezielt weiter.
- Dichtheit: Dank ihrer Bauart geht keine Luft verloren, was Kosten spart.
- Flexibilität: Sie können in unterschiedlichsten Anwendungen und Branchen eingesetzt werden.
- Sicherheit: Sie gewährleisten eine zuverlässige Steuerung ohne ungewollte Luftverluste.
Materialien und Bauformen
ODER-Ventile sind in verschiedenen Ausführungen erhältlich, um den Anforderungen unterschiedlicher Branchen gerecht zu werden. Sie bestehen häufig aus langlebigen Materialien wie Kunststoff oder Edelstahl. Insbesondere in der Medizintechnik, der Pharmaindustrie und der Lebensmittelbranche sind Edelstahl-Ausführungen beliebt, da sie hygienisch und korrosionsbeständig sind.
Fazit: ODER-Ventile – Effizienz und Zuverlässigkeit in der Pneumatik
ODER-Ventile sind eine einfache, aber äußerst effektive Lösung für die Steuerung von Druckluft in pneumatischen Systemen. Sie verbinden mehrere Eingangssignale zu einem Ausgangssignal und sorgen so für eine sichere und verlustfreie Funktion der Steuerung. Egal, ob in der Automatisierungstechnik, der Medizintechnik oder der Lebensmittelindustrie – mit einem ODER-Ventil können Sie sicher sein, dass Ihre Prozesse reibungslos ablaufen.
