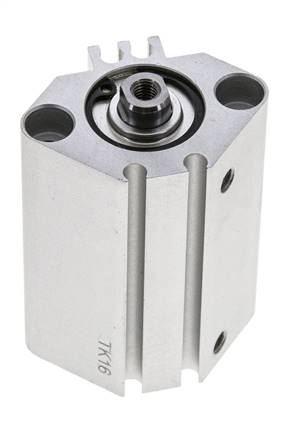

kompaktní válec, dvojcinný, píst 20mm, zdvih 30mm
Číslo výrobku:
SQN 20/30 SZ
Popis artiklu
Materiály:
Teleso: Eloxovaný hliník, pístnice: Tvrde pochromovaná ocel, tesnení: NBR
Teplotní rozsah:
-10 az +60 °C
Provozní tlak:
max. 10 bar
Provedení:
se magnetickým pístem
Typ spínace válce:
D
Výhody:
•obzvlášte výhodná cena,
•válcové spínace lze namontovat z ruzných stran,
•hlavní instalacní rozmery shodné s radou SMC CQ2A (CQ2)
Teleso: Eloxovaný hliník, pístnice: Tvrde pochromovaná ocel, tesnení: NBR
Teplotní rozsah:
-10 az +60 °C
Provozní tlak:
max. 10 bar
Provedení:
se magnetickým pístem
Typ spínace válce:
D
Výhody:
•obzvlášte výhodná cena,
•válcové spínace lze namontovat z ruzných stran,
•hlavní instalacní rozmery shodné s radou SMC CQ2A (CQ2)
vlastnosti
| Průměr pístu | 20 |
| zdvih | 30 |
| H (závit pístnice) | M 5 |
| G (přípojka pneumatického vzduchu) | M 5 |
| Opravářské sady | SQN 20 REP |
| A | 36,0 |
| B | 31,5 |
| C | 7 |
| D | 10 |
| E | 47 |
| F | 5,5 |
| K | 8 |
| L | 4,5 |
| M | 36 |
| N | 5,5 |
| O | 9 (5,5 hluboký) |
| P | M 6 |
| P1 | 17,0 |
| Q | 10,5 |
| S | 35,5 |
| U | 18 |
| V | 36 |
Další informace k SQN20/30SZ
| hmotnost | 180 g / ks |
| GTIN | 4050571638665 |
| Celní číslo zboží | 84123100 |
| Konformní s RoHS | Ano |
| výrobce | EMC |
videa YouTube:
Dokumenty
- Strana katalogu Atlas 9 (strana 860_861) (PDF)
- Soubor 3D-CAD (objemový model) (Pouze pro přihlášené zákazníky) (STP)
- Datový list (Náhled tisku)
- Datový list (anglicky) (Náhled tisku)
Všechny údaje se rozumějí jako nezávazné směrné hodnoty! Za výběr údajů nepotvrzených písemně nepřebíráme žádnou záruku. Údaje o tlaku se vztahují, pokud není uvedeno jinak, ke kapalinám skupiny II při +20°C.
