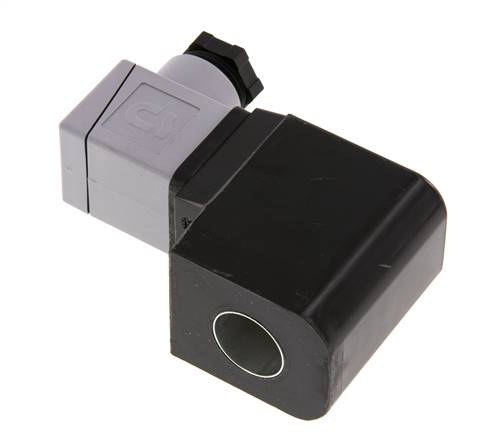

Magnetická cívka 115 V AC, konstrukcní provedení C, velikost konektoru 3
Číslo výrobku:
MAG C 115V *
Popis artiklu
Doba zapnutí:
100% ED
Rozsah dodání:
Magnetická cívka vcetne zástrcky nebo kabelu
Upozornení:
Tyto magnetické cívky jsou urceny výhradne jako náhradní díly námi dodávaných magnetických ventilu s údaji o konstrukcním provedení magnetu. Za použití s jinými ventily neprebíráme žádné záruky!
100% ED
Rozsah dodání:
Magnetická cívka vcetne zástrcky nebo kabelu
Upozornení:
Tyto magnetické cívky jsou urceny výhradne jako náhradní díly námi dodávaných magnetických ventilu s údaji o konstrukcním provedení magnetu. Za použití s jinými ventily neprebíráme žádné záruky!
vlastnosti
| konstrukce | C |
| rídicí napetí | 115 V AC |
| výkon | 28 - 29 VA |
| Velikost zástrčky | 3 |
| Vnejší rozmer | 36 x 54 x 53 |
| Vzdálenost kotevních otvoru L | 51 |
| Kotevní otvory dole D1 | 18,3 |
| Kotevní otvory nahore D2 | 12,2 |
| Zahloubení nahore D4 | 22,3 |
Další informace k MAGC115V
| hmotnost | 360 g / ks |
| GTIN | 4050571473280 |
| Celní číslo zboží | 85059029 |
Dokumenty
- Strana katalogu Atlas 9 (strana 776) (PDF)
- Soubor 3D-CAD (objemový model) (Pouze pro přihlášené zákazníky) (STP)
- Datový list (Náhled tisku)
- Datový list (anglicky) (Náhled tisku)
*Cívka se musí provozovat s dodávanou zástrckou s integrovaným usmernovacem
Všechny údaje se rozumějí jako nezávazné směrné hodnoty! Za výběr údajů nepotvrzených písemně nepřebíráme žádnou záruku. Údaje o tlaku se vztahují, pokud není uvedeno jinak, ke kapalinám skupiny II při +20°C.
