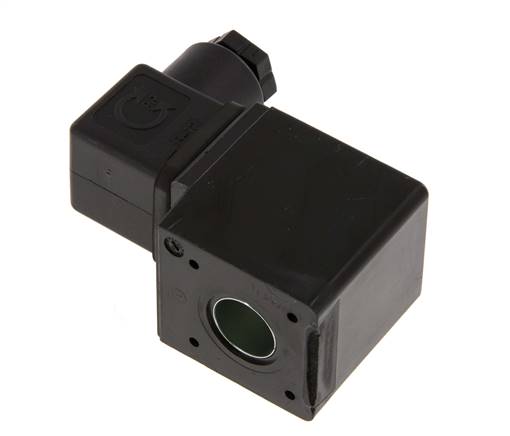

Magnetická cívka 24 V DC, konstrukcní provedení B, velikost konektoru 3
Číslo výrobku:
MAG B 24V=
Popis artiklu
Doba zapnutí:
100% ED
Rozsah dodání:
Magnetická cívka vcetne zástrcky nebo kabelu
Upozornení:
Tyto magnetické cívky jsou urceny výhradne jako náhradní díly námi dodávaných magnetických ventilu s údaji o konstrukcním provedení magnetu. Za použití s jinými ventily neprebíráme žádné záruky!
100% ED
Rozsah dodání:
Magnetická cívka vcetne zástrcky nebo kabelu
Upozornení:
Tyto magnetické cívky jsou urceny výhradne jako náhradní díly námi dodávaných magnetických ventilu s údaji o konstrukcním provedení magnetu. Za použití s jinými ventily neprebíráme žádné záruky!
vlastnosti
| konstrukce | B |
| rídicí napetí | 24 V DC |
| výkon | 18,5 W |
| Velikost zástrčky | 3 |
| Vnejší rozmer | 36 x 42 x 45 |
| Vzdálenost kotevních otvoru L | 41 |
| Kotevní otvory dole D1 | 14,6 |
| Kotevní otvory nahore D2 | 10,0 |
| Zahloubení dole D3 | 20,0 |
| Zahloubení nahore D4 | 18,0 |
Další informace k MAGB24V=
| hmotnost | 260 g / ks |
| GTIN | 4050571885625 |
| Celní číslo zboží | 85059029 |
Dokumenty
- Strana katalogu Atlas 9 (strana 776) (PDF)
- Datový list (Náhled tisku)
- Datový list (anglicky) (Náhled tisku)
*Cívka se musí provozovat s dodávanou zástrckou s integrovaným usmernovacem
Všechny údaje se rozumějí jako nezávazné směrné hodnoty! Za výběr údajů nepotvrzených písemně nepřebíráme žádnou záruku. Údaje o tlaku se vztahují, pokud není uvedeno jinak, ke kapalinám skupiny II při +20°C.
