Artikelbeschreibung
Anwendung:
Dieses Ventil belüftet durch atmosphärische Luft bei einem voreingestellten Vakuumgrad und verhindert somit ein Überschreiten des gewünschten Vakuumwertes. Es findet Einsatz zur Regulierung eines Vakuumkreises mit gleichem Betriebsvakuum. Die Einstellung erfolgt über ein Feingewinde am Ventil, die mechanische Öffnung durch Federbelastung.
Werkstoffe:
Körper: Messing vernickelt, Feder: Edelstahl, Dichtungen: NBR
Temperaturbereich:
-20 bis +120 °C
Dieses Ventil belüftet durch atmosphärische Luft bei einem voreingestellten Vakuumgrad und verhindert somit ein Überschreiten des gewünschten Vakuumwertes. Es findet Einsatz zur Regulierung eines Vakuumkreises mit gleichem Betriebsvakuum. Die Einstellung erfolgt über ein Feingewinde am Ventil, die mechanische Öffnung durch Federbelastung.
Werkstoffe:
Körper: Messing vernickelt, Feder: Edelstahl, Dichtungen: NBR
Temperaturbereich:
-20 bis +120 °C
Eigenschaften
| Gewinde | G 1/8" |
| Saugleistung [m³/h] | 4 |
| Saugleistung [l/min] | 67 |
| Druckregelbereich [bar] | -1 bis -0,33 |

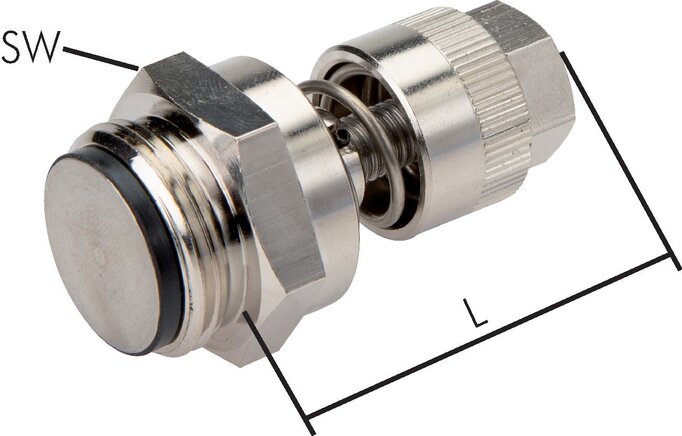

| L [mm] | 37 |
| SW [mm] | 12 |
Weitere Informationen zu R18VUB
| Gewicht | 35 g / Stk. |
| GTIN | 4050571567422 |
| Zollwarennummer | 84141089 |
| RoHS konform | Ja |
Dokumente
- Katalogseite Atlas 9 (Seite 559) (PDF)
- Dokumentation (PDF)
- 3D-CAD-File (Volumenmodell) (Nur für angemeldete Kunden) (STP)
- Datenblatt (Druckansicht)
- Datenblatt (Englisch) (Druckansicht)
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
