264,08 € TVA incluse
Pièce
Description d’article
Matériaux:
Corps et plaque : aluminium anodisé, tige de piston: acier dur chromé, piston: aluminium, joints: NBR / PUR

Plage de température:
-10 à +70 °C

Pression de service:
max. 7 bar

Énergie cinétique admissible:
Ø 6: 12,5 mJ, Ø 10: 25 mJ, Ø 16: 50 mJ, Ø 20: 100mJ

Modèle :
avec piston magnétique

Type de commutateur de vérin:
D

Avantages:
•rigidité élevée,
•raccord pour air comprimé possible sur trois côtés,
•nombreuses possibilités de fixation,
•dimensions de montage principales identiques à la série SMC MXH
propriétés
Dia­mètre de pis­ton [mm] 10
Course [mm] 15

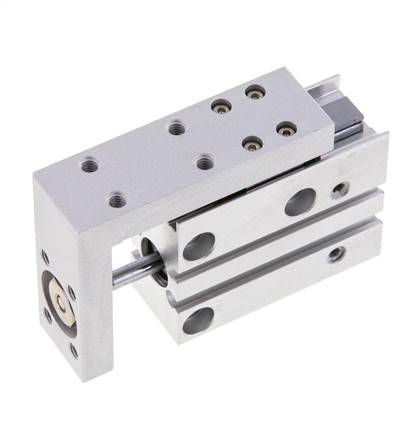

exé­cu­tion Cha­riot com­pact
P (rac­cor­de­ment d’air com­pri­mé) M 5
Jeux de ré­pa­ra­tion EXH 10 REP
A [mm] 5
B [mm] 12
C [mm] 13
D [mm] 11,5
E [mm] 5
F [mm] 35,0
G [mm] 46,5
H [mm] 7,5
I [mm] 5,0
J [mm] 4x
K [mm] 23
L [mm] 6,5
LA [mm] 20
LT [mm] 59
M [mm] 20
N [mm] 38,0
NS [mm] 24
O [mm] 8,0
P1 M 4
P2 M 4
P3 M 4
P4 M 5
P5 [mm] 7,5 (prof. 4,4)
P6 [mm] 4,3
Q1 [mm] 20
Q2 [mm] 47,0
R1 [mm] 11
R2 [mm] 18
S [mm] 46,0
S1 [mm] 6
S2 [mm] 7,5
S3 [mm] 8,0
T [mm] 21,5
U [mm] 13,0
V [mm] 5,0
W [mm] 23
X [mm] 11
Y [mm] 19
Z [mm] 11
Informations sur EXH10/15
Poids 145 g / Pièce
GTIN 4050571871277
Numéro des marchandises en douane 84123100
Conforme RoHS Oui
Fabricant EMC
Documents


Toutes les données sont fournies à titre de valeurs indicatives ! Nous n'assumons aucune responsabilité pour les sélections de données non confirmées par écrit. Les valeurs de pression correspondent, sauf indication contraire, à des fluides du groupe II à +20°C.
