Description d’article
Matériaux:
Corps et plaque : aluminium anodisé, tige de piston: acier dur chromé, piston: aluminium, joints: NBR / PUR
Plage de température:
-10 à +70 °C
Pression de service:
max. 7 bar
Énergie cinétique admissible:
Ø 6: 12,5 mJ, Ø 10: 25 mJ, Ø 16: 50 mJ, Ø 20: 100mJ
Modèle :
avec piston magnétique
Type de commutateur de vérin:
D
Avantages:
•rigidité élevée,
•raccord pour air comprimé possible sur trois côtés,
•nombreuses possibilités de fixation,
•dimensions de montage principales identiques à la série SMC MXH
Corps et plaque : aluminium anodisé, tige de piston: acier dur chromé, piston: aluminium, joints: NBR / PUR
Plage de température:
-10 à +70 °C
Pression de service:
max. 7 bar
Énergie cinétique admissible:
Ø 6: 12,5 mJ, Ø 10: 25 mJ, Ø 16: 50 mJ, Ø 20: 100mJ
Modèle :
avec piston magnétique
Type de commutateur de vérin:
D
Avantages:
•rigidité élevée,
•raccord pour air comprimé possible sur trois côtés,
•nombreuses possibilités de fixation,
•dimensions de montage principales identiques à la série SMC MXH
propriétés
| Diamètre de piston [mm] | 10 |
| Course [mm] | 5 |

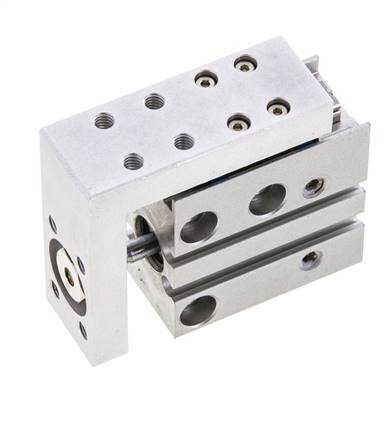

| exécution | Chariot compact |
| P (raccordement d’air comprimé) | M 5 |
| Jeux de réparation | EXH 10 REP |
| A [mm] | 5 |
| B [mm] | 12 |
| C [mm] | 13 |
| D [mm] | 11,5 |
| E [mm] | 5 |
| F [mm] | 35,0 |
| G [mm] | 46,5 |
| H [mm] | 7,5 |
| I [mm] | 5,0 |
| J [mm] | 4x |
| K [mm] | 23 |
| L [mm] | 6,5 |
| LA [mm] | 10 |
| LT [mm] | 49 |
| M [mm] | 20 |
| N [mm] | 38,0 |
| NS [mm] | 14 |
| O [mm] | 8,0 |
| P1 | M 4 |
| P2 | M 4 |
| P3 | M 4 |
| P4 | M 5 |
| P5 [mm] | 7,5 (prof. 4,4) |
| P6 [mm] | 4,3 |
| Q1 [mm] | 20 |
| Q2 [mm] | 47,0 |
| R1 [mm] | 11 |
| R2 [mm] | 18 |
| S [mm] | 46,0 |
| S1 [mm] | 6 |
| S2 [mm] | 7,5 |
| S3 [mm] | 8,0 |
| T [mm] | 21,5 |
| U [mm] | 13,0 |
| V [mm] | 5,0 |
| W [mm] | 23 |
| X [mm] | 11 |
| Y [mm] | 19 |
| Z [mm] | 11 |
Informations sur EXH10/5
| Poids | 125 g / Pièce |
| GTIN | 4050571871321 |
| Numéro des marchandises en douane | 84123100 |
| Conforme RoHS | Oui |
| Fabricant | EMC |
Documents
- Page de catalogue Atlas 9 (page 873) (PDF)
- Fichier 3D-CAD (modèle de volume) (Uniquement pour les clients inscrits) (STP)
- Fiche technique (Aperçu avant impression)
- Fiche technique (anglais) (Aperçu avant impression)
Toutes les données sont fournies à titre de valeurs indicatives ! Nous n'assumons aucune responsabilité pour les sélections de données non confirmées par écrit. Les valeurs de pression correspondent, sauf indication contraire, à des fluides du groupe II à +20°C.
