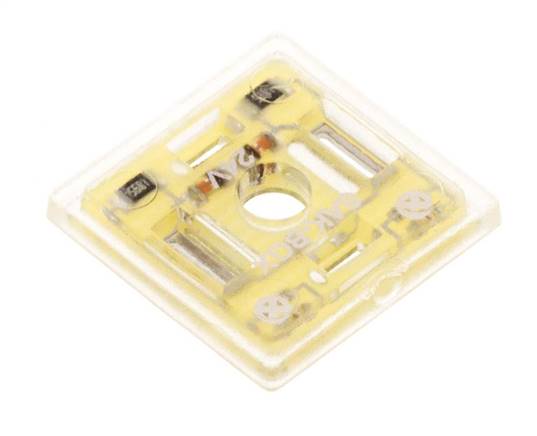

joint lumineux, 12 - 24 V AC/DC, dimension du connecteur 0 (norme industrielle C)
Numéro de l'article:
LD ST00 24V
Description d’article
Application :
Le joint lumineux est monté entre le connecteur normalisé et la bobine magnétique à la place du joint traditionnel pour afficher l'état de commutation de la vanne. Il est protégé contre l'inversion de la polarité et pourvu d'un circuit de protection avec LED verte. La LED est agencée face au contact de protection.
Tolérance de tension:
± 10 %
Le joint lumineux est monté entre le connecteur normalisé et la bobine magnétique à la place du joint traditionnel pour afficher l'état de commutation de la vanne. Il est protégé contre l'inversion de la polarité et pourvu d'un circuit de protection avec LED verte. La LED est agencée face au contact de protection.
Tolérance de tension:
± 10 %
propriétés
| Tension | 12 - 24 V AC/DC |
| Adéquat pour dimension de connecteur | 0 (norme industrielle C) |
| Dimensions [mm] | 15,5 x 15,5 x 1,9 |
Informations sur LDST0024V
| Poids | 0,6 g / Pièce |
| GTIN | 4050571462857 |
| Numéro des marchandises en douane | 85312020 |
Documents
- Page de catalogue Atlas 9 (page 895) (PDF)
- Fichier 3D-CAD (modèle de volume) (Uniquement pour les clients inscrits) (STP)
- Fiche technique (Aperçu avant impression)
- Fiche technique (anglais) (Aperçu avant impression)
*sans circuit de protection
Toutes les données sont fournies à titre de valeurs indicatives ! Nous n'assumons aucune responsabilité pour les sélections de données non confirmées par écrit. Les valeurs de pression correspondent, sauf indication contraire, à des fluides du groupe II à +20°C.
