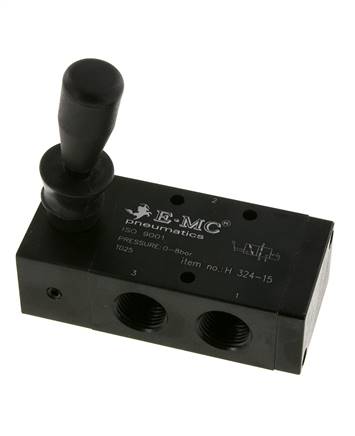

vanne 3/2 voies à levier basculant, Cran, G 1/2"
Numéro de l'article:
H 324-15
Description d’article
Matériaux:
Corps et coulisseau: Aluminium, joints: NBR
Plage de température:
-5 à +60 °C
Pression de service:
0 à 8 bar
Fluides:
air comprimé filtré, huilé et sans huile
Entrée de pression:
possible à chaque raccord
Corps et coulisseau: Aluminium, joints: NBR
Plage de température:
-5 à +60 °C
Pression de service:
0 à 8 bar
Fluides:
air comprimé filtré, huilé et sans huile
Entrée de pression:
possible à chaque raccord
propriétés
| Fonction | Cran |
| Filetage G1 (2x) | G 1/2" |
| Filetage air évacué G1 (1x) | G 1/2" |
| Dimension nominale [mm] | 8 |
| Débit [l/min] | 2250 |
| A [mm] | 108,0 |
| B [mm] | 50 |
| C [mm] | 34 |
| D [mm] | 45,0 |
| E [mm] | 31,0 |
| F [mm] | 28 |
| H [mm] | 5,5 |
| J [mm] | 36 |
| K [mm] | 106 |
| M [mm] | 29,3 |
| N [mm] | 31,5 |
| O [mm] | 45,0 |
| P [mm] | 2,0 |
| W [mm] | 0 |
Informations sur H324-15
| Poids | 550 g / Pièce |
| GTIN | 4050571349882 |
| Numéro des marchandises en douane | 84812090 |
| Conforme RoHS | Oui |
| Fabricant | EMC |
Documents
- Page de catalogue Atlas 9 (page 726_726a) (PDF)
- Fichier 3D-CAD (modèle de volume) (Uniquement pour les clients inscrits) (STP)
- Fiche technique (Aperçu avant impression)
- Fiche technique (anglais) (Aperçu avant impression)
Toutes les données sont fournies à titre de valeurs indicatives ! Nous n'assumons aucune responsabilité pour les sélections de données non confirmées par écrit. Les valeurs de pression correspondent, sauf indication contraire, à des fluides du groupe II à +20°C.
