vérin ISO 6432, à action double, piston 12, course 40 mm

ZDM 12/40

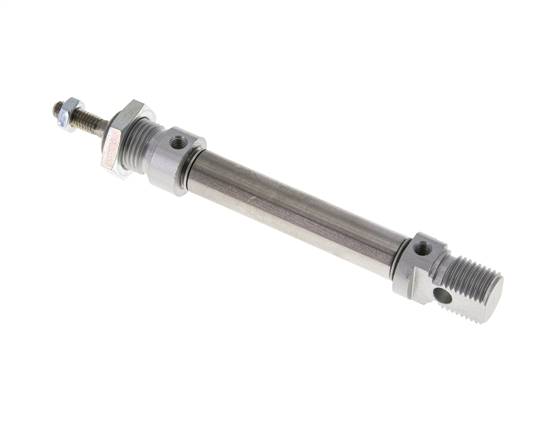

Exemplaire exposé: Cylindre rond à double effet, standard Symbole de commutation: Standard
48,90€ TVA incluse
Pièce
{{ $t('shop.display.artikel.hinweis_alternative') }}
{{ $t('shop.display.artikel.beschreibung_headline') }}
Matériaux:
Haut et bas: Aluminium anodisé, tube du cylindre: 1.4301, tige de piston: 1.4305, joint : NBR/PUR

Plage de température:
-20°C à +80°C

Pression de service:
max. 10 bar

Modèle :
avec piston magnétique

Type de commutateur de vérin:
D en combinaison avec la fixation D1, C en combinaison avec la fixation C1

En option:
Joints FKM (plage de température: -20°C à max. +150°C, sans piston magnétique) -V, homologation ATEX Ex II 2GD c T5 T100° -20°C <=Ta<= 80°C -X
{{ $t('shop.display.artikel.eigenschaften_headline') }}
Diamètre de piston [mm] 12
Course [mm] 40
exécution Standard
A (filetage de tige de piston) M 6
B (filetage de fixation) M 16x1,5
R (raccordement d’air comprimé) M 5
A1 [mm] 6
C [mm] 19
D [mm] 12
E [mm] 6
F [mm] 16
G [mm] 75
K [mm] 22
L [mm] 18
M [mm] 104
N [mm] 9
P [mm] 48
CH [mm] 5
ZDM12/40
{{ $t('shop.all.gewicht') }} 85 g / Pièce
{{ $t('shop.all.gtin') }} 4050571811297
{{ $t('shop.display.artikel.zollwarennummer') }} 84123100
{{ $t('shop.display.artikel.rohskonform') }} {{ $t('shop.all.ja') }}
{{ $t('shop.all.hersteller') }} Airtec
{{ $t('shop.all.dokumente') }}
    Page de catalogue Atlas 9 (page 830_831) atlas9_seiten/830_831.pdf
    Fichier 3D-CAD (modèle de volume) protected/cad/3d/73079/zdm1240#17208.stp
