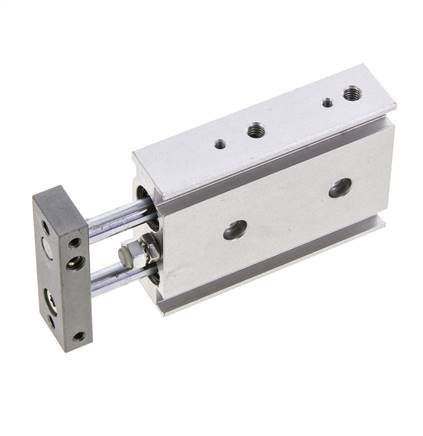

Dubbele zuigercilinder, zuigers 10 mm, slag 10 mm
Artikelnummer:
EXSM 10/10
Artikelbeschrijving
Materialen
Behuizing en plaat: Geanodiseerd aluminium, zuigerstangen: Hard verchroomd staal, zuiger: Aluminium, afdichting: NBR / PUR
Temperatuurbereik:
-10 tot +60 °C
Bedrijfsdruk:
max. 7 bar
Uitvoering:
met magneetzuiger
Cilinderschakelaartype:
D, A
Voordelen:
•Geleiding door zelfsmerende glijlager,
•Torsie tolerantie < 0,2° (±),
•ideaal voor pick-en-place toepassingen,
•Instelbereik slag 0 tot -5 mm,
•Luchtaansluiting van boven of beneden (met afsluitdoppen afgesloten),
•Belangrijkste inbouwmaten gelijk met SMC serie CXS
Behuizing en plaat: Geanodiseerd aluminium, zuigerstangen: Hard verchroomd staal, zuiger: Aluminium, afdichting: NBR / PUR
Temperatuurbereik:
-10 tot +60 °C
Bedrijfsdruk:
max. 7 bar
Uitvoering:
met magneetzuiger
Cilinderschakelaartype:
D, A
Voordelen:
•Geleiding door zelfsmerende glijlager,
•Torsie tolerantie < 0,2° (±),
•ideaal voor pick-en-place toepassingen,
•Instelbereik slag 0 tot -5 mm,
•Luchtaansluiting van boven of beneden (met afsluitdoppen afgesloten),
•Belangrijkste inbouwmaten gelijk met SMC serie CXS
Eigenschappen
| Zuigerdiameter [mm] | 10 |
| Slag [mm] | 10 |
| Slag instelbereik [mm] | 5 - 10 |
| Uitvoering | Dubbelzuigercilinder |
| G (Persluchtaansluiting) | M 5 |
| Reparatiesets | EXSM 10 REP |
| toegestane dwarskracht [N] | 3,1 |
| A [mm] | 72,0 |
| B [mm] | 17,0 |
| C [mm] | 55 |
| D [mm] | 30 |
| D1 | 30 |
| E [mm] | 20 |
| E1 [mm] | 20 |
| F [mm] | 36,5 |
| H [mm] | 9 |
| I [mm] | 20 |
| K [mm] | 35 |
| L [mm] | 44 |
| M [mm] | 15 |
| N1 [mm] | 30,0 |
| N2 [mm] | 8,0 |
| R [mm] | 3,5 |
| S [mm] | 46 |
| T [mm] | 17 |
| V [mm] | 6 |
| P1 | 6,5 (3,3 diep) |
| P2 | M 4 |
| P3 | M 4 |
| P4 | M 3 |
| P5 [mm] | 3,4 |
| P6 | M 3 |
| Q2 [mm] | 7 |
| Q6 [mm] | 5,0 |
Meer informatie over EXSM10/10
| Gewicht | 160 g / Stk |
| GTIN | 4050571874155 |
| Nummer douanegoederen | 84123100 |
| Conform RoHS | Ja |
| Fabrikant | EMC |
