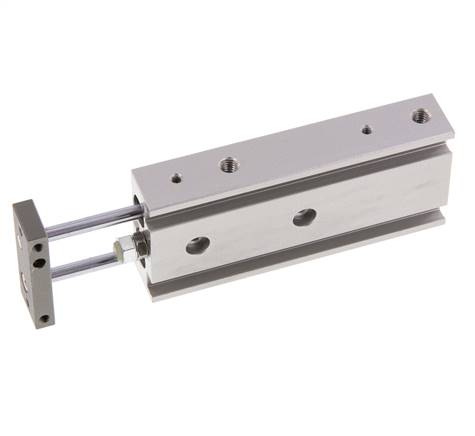

Dubbele zuigercilinder, zuigers 6 mm, slag 40 mm
Artikelnummer:
EXSM 6/40
Artikelbeschrijving
Materialen
Behuizing en plaat: Geanodiseerd aluminium, zuigerstangen: Hard verchroomd staal, zuiger: Aluminium, afdichting: NBR / PUR
Temperatuurbereik:
-10 tot +60 °C
Bedrijfsdruk:
max. 7 bar
Uitvoering:
met magneetzuiger
Cilinderschakelaartype:
D, A
Voordelen:
•Geleiding door zelfsmerende glijlager,
•Torsie tolerantie < 0,2° (±),
•ideaal voor pick-en-place toepassingen,
•Instelbereik slag 0 tot -5 mm,
•Luchtaansluiting van boven of beneden (met afsluitdoppen afgesloten),
•Belangrijkste inbouwmaten gelijk met SMC serie CXS
Behuizing en plaat: Geanodiseerd aluminium, zuigerstangen: Hard verchroomd staal, zuiger: Aluminium, afdichting: NBR / PUR
Temperatuurbereik:
-10 tot +60 °C
Bedrijfsdruk:
max. 7 bar
Uitvoering:
met magneetzuiger
Cilinderschakelaartype:
D, A
Voordelen:
•Geleiding door zelfsmerende glijlager,
•Torsie tolerantie < 0,2° (±),
•ideaal voor pick-en-place toepassingen,
•Instelbereik slag 0 tot -5 mm,
•Luchtaansluiting van boven of beneden (met afsluitdoppen afgesloten),
•Belangrijkste inbouwmaten gelijk met SMC serie CXS
Eigenschappen
| Zuigerdiameter [mm] | 6 |
| Slag [mm] | 40 |
| Slag instelbereik [mm] | 35 - 40 |
| Uitvoering | Dubbelzuigercilinder |
| G (Persluchtaansluiting) | M 5 |
| Reparatiesets | EXSM 6 REP |
| toegestane dwarskracht [N] | 0,5 |
| A [mm] | 58,5 |
| B [mm] | 13,5 |
| C [mm] | 45 |
| D [mm] | 30 |
| D1 | 53 |
| E [mm] | 13 |
| E1 [mm] | 10 |
| F [mm] | 25,8 |
| H [mm] | 8 |
| I [mm] | 16 |
| K [mm] | 28 |
| L [mm] | 35 |
| M [mm] | 14 |
| N1 [mm] | 24,5 |
| N2 [mm] | 6,5 |
| R [mm] | 4,5 |
| S [mm] | 37 |
| T [mm] | 16 |
| V [mm] | 4 |
| P1 | 6,5 (3,3 diep) |
| P2 | 3,4 |
| P3 | M 3 |
| P4 | M 3 |
| P5 [mm] | 3,4 |
| P6 | M 3 |
| Q6 [mm] | 4,5 |
Meer informatie over EXSM6/40
| Gewicht | 140 g / Stk |
| GTIN | 4050571874650 |
| Nummer douanegoederen | 84123100 |
| Conform RoHS | Ja |
| Fabrikant | EMC |
YouTube video’s:
Documenten
- Cataloguspagina Atlas 9 (pagina 872) (PDF)
- 3D-CAD-file (volumemodel) (Alleen voor aangemelde klanten) (STP)
- Gegevensblad (Afdrukvoorbeeld)
- Gegevensblad (Engels) (Afdrukvoorbeeld)
Alle opgaven zijn bedoeld als niet-bindende richtwaarden! Voor niet schriftelijk bevestigde gegevensselectie zijn wij niet aansprakelijk. Drukgegevens hebben, voor zover niet anders vermeld, betrekking op vloeistoffen uit groep II bij +20 °C.
