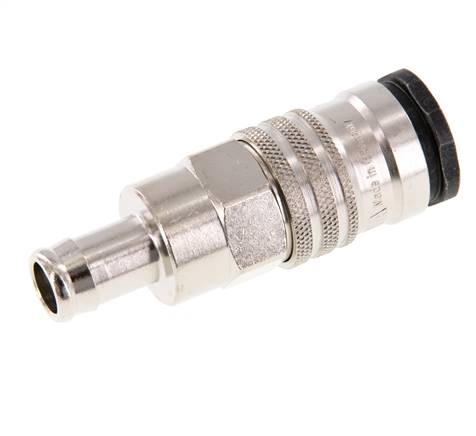

Gniazdo zlacza (sr. znam.10) 13 (1/2")mm waz, Mosiadz / stal
Numer artykułu:
KDS 13 NW10 ST
Opis artykułu
Materialy:
Typ mosiadz niklowany: Korpus: mosiadz niklowany, tuleja przesuwna: stal niklowana, uszczelka: NBR
Typ mosiadz/stal: Korpus: mosiadz niklowany/ stal (QPQ), tuleja przesuwna: mosiadz niklowany, uszczelka: NBR
Typ stal szlachetna: Korpus i tuleja przesuwna: 1.4305, uszczelka: FKM
Zakres temperatur:
-20°C do maks. +100°C (stal szlachetna: -15°C do maks. +200°C)
Cisnienie robocze:
-0,95 do 35 bar
kompatybilny z ***:
Rectus (27, 41, 1700, 1727), TEMA (1700), CEJN (410)
Przeplyw****:
MS niklowane/1.4305: 2150 l/min (opcja: -BA: 1020 l/min), mosiadz/stal: 3600 l/min
Wskazówka:
Wtyki zlacza z zaworem obustronnego odciecia (-BA ) moga byc stosowane wylacznie ze specjalnymi gniazdami zlacza (-BA) przeznaczonymi do tego celu.
Opcjonalnie:
Korpus z 1.4404 -ES4A, do obustronnego zamykania wtyków. -BA
Typ mosiadz niklowany: Korpus: mosiadz niklowany, tuleja przesuwna: stal niklowana, uszczelka: NBR
Typ mosiadz/stal: Korpus: mosiadz niklowany/ stal (QPQ), tuleja przesuwna: mosiadz niklowany, uszczelka: NBR
Typ stal szlachetna: Korpus i tuleja przesuwna: 1.4305, uszczelka: FKM
Zakres temperatur:
-20°C do maks. +100°C (stal szlachetna: -15°C do maks. +200°C)
Cisnienie robocze:
-0,95 do 35 bar
kompatybilny z ***:
Rectus (27, 41, 1700, 1727), TEMA (1700), CEJN (410)
Przeplyw****:
MS niklowane/1.4305: 2150 l/min (opcja: -BA: 1020 l/min), mosiadz/stal: 3600 l/min
Wskazówka:
Wtyki zlacza z zaworem obustronnego odciecia (-BA ) moga byc stosowane wylacznie ze specjalnymi gniazdami zlacza (-BA) przeznaczonymi do tego celu.
Opcjonalnie:
Korpus z 1.4404 -ES4A, do obustronnego zamykania wtyków. -BA
Właściwości
| Tworzywo | Mosiądz / stal |
| Średnica węża (wewnętrzna) | 13 (1/2") |
| Do wtyków z obustronnym odcięciem | nie |
| Zakres temperatury | -20 do +100 |
Więcej informacji KDS13NW10ST
| Ciężar | 165 g / Szt. |
| GTIN | 4050571399139 |
| Numer towaru podlegającego ocleniu | 84812090 |
| Zgodność RoHS | Tak |
| Producent | Parker |
Filmy z YouTube:
Dokumenty
- Strona katalogu Atlas 9 (strona 300) (PDF)
- Dokumentacja (PDF)
- 3D-CAD-File (model przestrzenny) (Wyłącznie dla zalogowanych klientów) (STP)
- Karta informacyjna (Podgląd wydruku)
- Karta informacyjna (angielski) (Podgląd wydruku)
***Nazwy i oznaczenia sa czesciowo zastrzezonymi znakami towarowymi odpowiednich producentów, ****6 bar cisnienie wlotowe, 0,5 bar róznica cisnien
*Zlaczka moze byc stosowana z wtyczka bez odciecia i z odcieciem -BA. Dla zwiekszenia przeplywu w polaczeniu z nie zamykanymi grzybami sprzegajacymi, trzpien uruchamiajacy w gniezdzie sprzegajacym moze byc zdemontowany.
Podawane informacje są niezobowiązującymi danymi orientacyjnymi! Nie ponosimy odpowiedzialności za dane wybrane bez pisemnego potwierdzenia. Dane ciśnienia dotyczą, o ile nie podano inaczej, płynów z grupy II w temperaturze +20°C.
