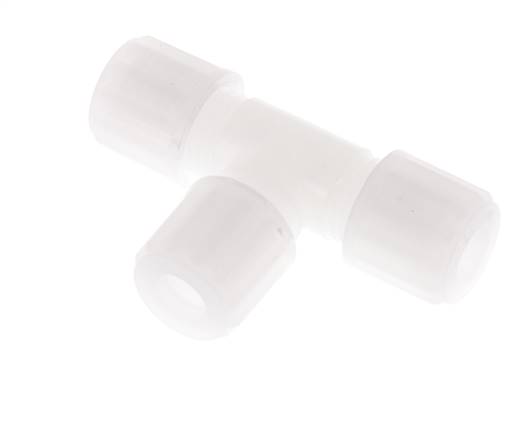

Popis artiklu
Materiály:
PA (polyamid), polypropylen, PVDF, PFA (PTFE)
Oblast použití a všeobecné chemické odolnosti
PA: Použití v pneumatice a také pro vodu. Chemická odolnost je dobrá vuci benzinu, nafte, topnému oleji, alkáliím. PP: Odolnost vuci vodním roztokum kyselin, louhu a solí, a také celé rade organických rozpouštedel. Nevhodný pro koncentrované oxidující kyseliny. PVDF: Odolnost vuci kyselinám, roztokum solí, alifatickým, aromatickým a chlorovaným uhlovodíkum, alkoholum a halogenum. Podmínecne použitelný pro ketony, estery, étery, organické zásady a alkalické louhy. PFA: Odolnost vuci témer všem chemikáliím.
Teplotní rozsah:
PA: od -40 °C do max. +60 °C, Polypropylen: od +5 °C do max. +90 °C, PVDF: od -40 °C do max. +140 °C, PFA: od -40 °C až do max. 180 °C
Provozní tlak:
10 bar
Princip pripojení "1" pro hadice (ne pro hadice PTFE):
PA, polypropylen, PVDF:
•Hadice se zasune pomocí pevného hadicového nátrubku do šroubení a aretuje se pomocí elastického sveracího kroužku utažením rýhované matice.
•Elastický sverací kroužek umožnuje v rámci stejného šroubení vícenásobné použití. To znamená, že šroubení se mlže povolit a se stejným sveracím kroužkem opet tesne uzavrít.
•Veškeré závity a hadicové nátrubky (pro uchycení hadice) jsou beze švu.
Princip pripojení "2" pro hadice (také pro hadice PTFE):
PFA:
•Hadice se zasune pomocí pevného hadicového nátrubku do šroubení a aretuje se pomocí kombinace rezného a tesnícího kroužku utažením rýhované matice.
•Veškeré závity a hadicové nátrubky (pro uchycení hadice) jsou beze švu.
PA (polyamid), polypropylen, PVDF, PFA (PTFE)
Oblast použití a všeobecné chemické odolnosti
PA: Použití v pneumatice a také pro vodu. Chemická odolnost je dobrá vuci benzinu, nafte, topnému oleji, alkáliím. PP: Odolnost vuci vodním roztokum kyselin, louhu a solí, a také celé rade organických rozpouštedel. Nevhodný pro koncentrované oxidující kyseliny. PVDF: Odolnost vuci kyselinám, roztokum solí, alifatickým, aromatickým a chlorovaným uhlovodíkum, alkoholum a halogenum. Podmínecne použitelný pro ketony, estery, étery, organické zásady a alkalické louhy. PFA: Odolnost vuci témer všem chemikáliím.
Teplotní rozsah:
PA: od -40 °C do max. +60 °C, Polypropylen: od +5 °C do max. +90 °C, PVDF: od -40 °C do max. +140 °C, PFA: od -40 °C až do max. 180 °C
Provozní tlak:
10 bar
Princip pripojení "1" pro hadice (ne pro hadice PTFE):
PA, polypropylen, PVDF:
•Hadice se zasune pomocí pevného hadicového nátrubku do šroubení a aretuje se pomocí elastického sveracího kroužku utažením rýhované matice.
•Elastický sverací kroužek umožnuje v rámci stejného šroubení vícenásobné použití. To znamená, že šroubení se mlže povolit a se stejným sveracím kroužkem opet tesne uzavrít.
•Veškeré závity a hadicové nátrubky (pro uchycení hadice) jsou beze švu.
Princip pripojení "2" pro hadice (také pro hadice PTFE):
PFA:
•Hadice se zasune pomocí pevného hadicového nátrubku do šroubení a aretuje se pomocí kombinace rezného a tesnícího kroužku utažením rýhované matice.
•Veškeré závity a hadicové nátrubky (pro uchycení hadice) jsou beze švu.
vlastnosti
| materiál | PVDF*** |
| Průměr hadice (vnější x vnitřní) | 8x6 |
| princip pripojení | 1* |
| Teplotní rozsah | -40 až +140 |
Další informace k FCK6PVDF
| hmotnost | 30 g / ks |
| GTIN | 4050571293192 |
| Celní číslo zboží | 39174000 |
| Konformní s RoHS | Ano |
Dokumenty
- Strana katalogu Atlas 9 (strana 113) (PDF)
- Soubor 3D-CAD (objemový model) (Pouze pro přihlášené zákazníky) (STP)
- Datový list (Náhled tisku)
- Datový list (anglicky) (Náhled tisku)
*U PFA a PTFE trubek doporucujeme nahradit upínací kroužek kombinací rezacího a tesnicího kroužku (KL..PFA), **roubená matice a upínací kroužek (také pojistná matice u prepážkových šroubení) z PP, ***základní materiál schválen FDA
Všechny údaje se rozumějí jako nezávazné směrné hodnoty! Za výběr údajů nepotvrzených písemně nepřebíráme žádnou záruku. Údaje o tlaku se vztahují, pokud není uvedeno jinak, ke kapalinám skupiny II při +20°C.
