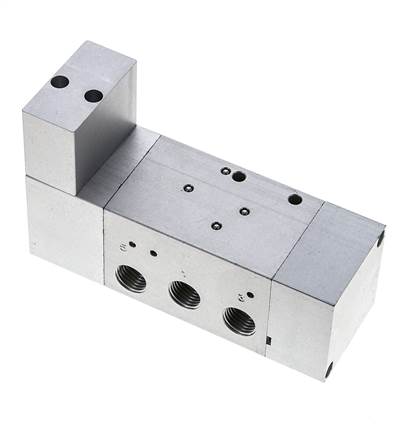

Varebeskrivelse
Materialer:
Legeme: aluminium eloxeret, indvendige dele: aluminium, messing og rustfrit stål, pakninger: NBR
Temperaturinterval:
-10 til +60 °C
Driftstryk:
3 til 10 bar
Medier:
smurt og usmurt, filtreret trykluft
Funktion:
Den oscillerende ventil frembringer oscillerende processer som f.eks. rystning, afbankning eller dykning i forbindelse med dobbeltwirkenden cylindre. Når indgang 1 tilføres trykluft, påføres skiftevis udgang 4 og 2 trykluft. Ventilen skifter i en tidstakt (frem- og tilbageslag), der indstilles med to justeringsskruer. Hastigheden af den styrede cylinder indstilles særskilt med drosler.
Legeme: aluminium eloxeret, indvendige dele: aluminium, messing og rustfrit stål, pakninger: NBR
Temperaturinterval:
-10 til +60 °C
Driftstryk:
3 til 10 bar
Medier:
smurt og usmurt, filtreret trykluft
Funktion:
Den oscillerende ventil frembringer oscillerende processer som f.eks. rystning, afbankning eller dykning i forbindelse med dobbeltwirkenden cylindre. Når indgang 1 tilføres trykluft, påføres skiftevis udgang 4 og 2 trykluft. Ventilen skifter i en tidstakt (frem- og tilbageslag), der indstilles med to justeringsskruer. Hastigheden af den styrede cylinder indstilles særskilt med drosler.
Egenskaber
| Gevind (3x) | G 1/4" |
| Gevind afgangsluft (2x) | G 1/4" |
| Flow [l/min] | 1100 |
| indstillelig takttid [s] | 0 - 15 |
Yderligere oplysninger om OS514B
| Vægt | 550 g / styk |
| GTIN | 4050571537500 |
| Toldvarenummer | 84814090 |
Dokumenter
- Katalogside Atlas 9 (side 780) (PDF)
- 3D-CAD-File (volumenmodel) (Kun for indloggede kunder) (STP)
- Datablad (Udskriftsvisning)
- Datablad (engelsk) (Udskriftsvisning)
Samtlige oplysninger er vejledende! Vi påtager os intet ansvar for oplysninger, der ikke er skriftligt bekræftede. Medmindre andet fremgår, er trykoplysninger for væsker gruppe II gældende ved +20 °C.
