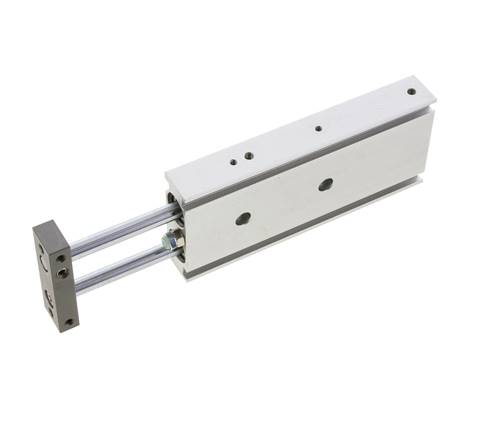

Varebeskrivelse
Materialer:
Armaturhus og plade: anodiseret aluminium, stempelstænger: Stål hårdforkromet, stempel: aluminium, pakninger: NBR / PUR
Temperaturinterval:
-10 til +60 °C
Driftstryk:
maks. 7 bar
Udførelse:
med magnetstempel
Cylinderkontakttype:
D, A
Fordele:
• Føring via selvsmørende glidelejer,
• tolerance for vridning < 0,2° (±),
• ideel til pick and place-anvendelser,
• indstilleligt slagområde 0 til -5 mm, -
• lufttilslutning fra toppen eller bunden (lukket med tætningsprop),
• hoveddimensioner identiske med SMC serie CXS
Armaturhus og plade: anodiseret aluminium, stempelstænger: Stål hårdforkromet, stempel: aluminium, pakninger: NBR / PUR
Temperaturinterval:
-10 til +60 °C
Driftstryk:
maks. 7 bar
Udførelse:
med magnetstempel
Cylinderkontakttype:
D, A
Fordele:
• Føring via selvsmørende glidelejer,
• tolerance for vridning < 0,2° (±),
• ideel til pick and place-anvendelser,
• indstilleligt slagområde 0 til -5 mm, -
• lufttilslutning fra toppen eller bunden (lukket med tætningsprop),
• hoveddimensioner identiske med SMC serie CXS
Egenskaber
| Stempeldiameter [mm] | 16 |
| Slaglængde [mm] | 75 |
| Indstillingsområde for slaglængde [mm] | 70 - 75 |
| Udførelse | Dobbeltstempelcylinder |
| G (tryklufttilslutning) | M 5 |
| Reservedelssæt | EXSM 16 REP |
| Tilladelig forskydningskraft [N] | 2 |
| A [mm] | 79,0 |
| B [mm] | 19,0 |
| C [mm] | 60 |
| D [mm] | 45 |
| D1 | 45 |
| E [mm] | 30 |
| E1 [mm] | 30 |
| F [mm] | 47,5 |
| H [mm] | 9 |
| I [mm] | 25 |
| K [mm] | 45 |
| L [mm] | 56 |
| M [mm] | 18 |
| N1 [mm] | 38,0 |
| N2 [mm] | 8,0 |
| R [mm] | 5,0 |
| S [mm] | 58 |
| T [mm] | 20 |
| V [mm] | 8 |
| P1 | 8,0 (4,4 dyb) |
| P2 | M 5 |
| P3 | M 5 |
| P4 | M 4 |
| P5 [mm] | 4,3 |
| P6 | M 4 |
| Q2 [mm] | 8 |
| Q6 [mm] | 5,0 |
Yderligere oplysninger om EXSM16/75
| Vægt | 430 g / styk |
| GTIN | 4050571874315 |
| Toldvarenummer | 84123100 |
| RoHS-konform | Ja |
| Producent | EMC |
YouTube-videoer:
Dokumenter
- Katalogside Atlas 9 (side 872) (PDF)
- 3D-CAD-File (volumenmodel) (Kun for indloggede kunder) (STP)
- Datablad (Udskriftsvisning)
- Datablad (engelsk) (Udskriftsvisning)
Samtlige oplysninger er vejledende! Vi påtager os intet ansvar for oplysninger, der ikke er skriftligt bekræftede. Medmindre andet fremgår, er trykoplysninger for væsker gruppe II gældende ved +20 °C.
