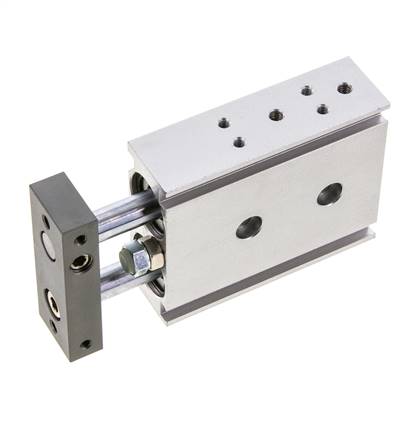

Dobbeltstempelcylinder, stempel 20mm, løft 10mm

Varenummer:

EXSM 20/10

Alle varer i denne gruppe
222,67 € inkl. moms
styk
Varebeskrivelse
Materialer:
 Armaturhus og plade: anodiseret aluminium, stempelstænger: Stål hårdforkromet, stempel: aluminium, pakninger: NBR / PUR

Temperaturinterval:
 -10 til +60 °C

Driftstryk:
 maks. 7 bar

Udførelse:
 med magnetstempel

Cylinderkontakttype:
 D, A

Fordele:
 • Føring via selvsmørende glidelejer,
• tolerance for vridning < 0,2° (±),
• ideel til pick and place-anvendelser,
• indstilleligt slagområde 0 til -5 mm, -
• lufttilslutning fra toppen eller bunden (lukket med tætningsprop),
• hoveddimensioner identiske med SMC serie CXS
Egenskaber
Stem­pel­di­a­me­ter [mm] 20
Slag­læng­de [mm] 10
Indstil­lings­om­rå­de for slag­læng­de [mm] 5 - 10
Ud­fø­rel­se Dob­belt­stem­pel­cy­lin­der
G (try­kluft­til­slut­ning) M 5
Re­ser­ve­dels­sæt EXSM 20 REP
Til­la­de­lig for­skyd­nings­kraft [N] 9
A [mm] 94,0
B [mm] 24,0
C [mm] 70
D [mm] 30
D1 30
E [mm] 30
E1 [mm] 30
F [mm] 53,0
H [mm] 12
I [mm] 28
K [mm] 50
L [mm] 62
M [mm] 23
N1 [mm] 46,0
N2 [mm] 9,0
R [mm] 6,5
S [mm] 64
T [mm] 25
V [mm] 10
W [mm] 9,5
P1 9,5 (5,3 dyb)
P2 M 6
P3 M 5
P4 M 4
P5 [mm] 5,2
P6 M 4
Q2 [mm] 10
Q4 [mm] 6,0
Q6 [mm] 5,5
Yderligere oplysninger om EXSM20/10
Vægt 430 g / styk
GTIN 4050571874339
Toldvarenummer 84123100
RoHS-konform Ja
Producent EMC
Dokumenter


Samtlige oplysninger er vejledende! Vi påtager os intet ansvar for oplysninger, der ikke er skriftligt bekræftede. Medmindre andet fremgår, er trykoplysninger for væsker gruppe II gældende ved +20 °C.
