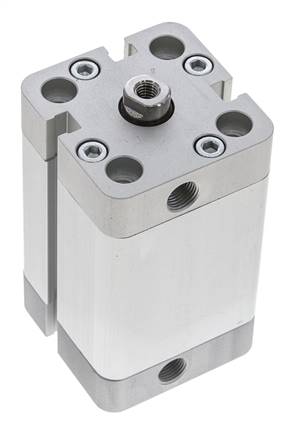

Kompaktcylinder, dobbeltvirkende, stempel 32mm, slaglængde 40mm

Varenummer:

NXD 32/40

Alle varer i denne gruppe
101,51 € inkl. moms
styk
Varebeskrivelse
Materialer:
 Hoved og fod: anodiseret aluminium, cylinderrør: anodiseret aluminium, stempelstang: 1.4305, pakning: PUR

Temperaturinterval:
 -20 til +80 °C

Driftstryk:
 maks. 10 bar

Udførelse:
 med magnetstempel

Cylinderkontakttype:
 D, A

Alternativ:
 Stempelstang med ydergevind -AG
Egenskaber
Stem­pel­di­a­me­ter [mm] 32
Slag­læng­de [mm] 40
Ud­fø­rel­se Stan­dard
G1 (ind­ven­digt stem­pel­stang­ge­vind) M 6
M (try­kluft­til­slut­ning) G 1/8"
Re­ser­ve­dels­sæt NXD 32 REP
A [mm] 50
B [mm] 12
C [mm] 6
D [mm] 5,2
E M 6
F [mm] 9,0
J [mm] 44,5
L [mm] 4
N [mm] 8,0
O [mm] 14,50
P [mm] 32
Q [mm] 12
T [mm] 10
U [mm] 5,5
Z [mm] 6,0
Yderligere oplysninger om NXD32/40
Vægt 380 g / styk
GTIN 4050571528348
Toldvarenummer 84799070
RoHS-konform Ja
Producent Airtec (WEEE DE94696834 )
Dokumenter


Samtlige oplysninger er vejledende! Vi påtager os intet ansvar for oplysninger, der ikke er skriftligt bekræftede. Medmindre andet fremgår, er trykoplysninger for væsker gruppe II gældende ved +20 °C.
