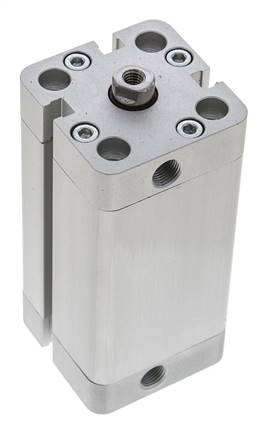

Kompaktcylinder, dobbeltvirkende, stempel 32mm, slaglængde 60mm
Varenummer:
NXD 32/60
Varebeskrivelse
Materialer:
Hoved og fod: anodiseret aluminium, cylinderrør: anodiseret aluminium, stempelstang: 1.4305, pakning: PUR
Temperaturinterval:
-20 til +80 °C
Driftstryk:
maks. 10 bar
Udførelse:
med magnetstempel
Cylinderkontakttype:
D, A
Alternativ:
Stempelstang med ydergevind -AG
Hoved og fod: anodiseret aluminium, cylinderrør: anodiseret aluminium, stempelstang: 1.4305, pakning: PUR
Temperaturinterval:
-20 til +80 °C
Driftstryk:
maks. 10 bar
Udførelse:
med magnetstempel
Cylinderkontakttype:
D, A
Alternativ:
Stempelstang med ydergevind -AG
Egenskaber
| Stempeldiameter [mm] | 32 |
| Slaglængde [mm] | 60 |
| Udførelse | Standard |
| G1 (indvendigt stempelstanggevind) | M 6 |
| M (tryklufttilslutning) | G 1/8" |
| Reservedelssæt | NXD 32 REP |
| A [mm] | 50 |
| B [mm] | 12 |
| C [mm] | 6 |
| D [mm] | 5,2 |
| E | M 6 |
| F [mm] | 9,0 |
| J [mm] | 44,5 |
| L [mm] | 4 |
| N [mm] | 8,0 |
| O [mm] | 14,50 |
| P [mm] | 32 |
| Q [mm] | 12 |
| T [mm] | 10 |
| U [mm] | 5,5 |
| Z [mm] | 6,0 |
Yderligere oplysninger om NXD32/60
| Vægt | 440 g / styk |
| GTIN | 4050571528409 |
| Toldvarenummer | 84799070 |
| RoHS-konform | Ja |
| Producent | Airtec (WEEE DE94696834 ) |
YouTube-videoer:
Dokumenter
- Katalogside Atlas 9 (side 854_855) (PDF)
- 3D-CAD-File (volumenmodel) (Kun for indloggede kunder) (STP)
- Datablad (Udskriftsvisning)
- Datablad (engelsk) (Udskriftsvisning)
Samtlige oplysninger er vejledende! Vi påtager os intet ansvar for oplysninger, der ikke er skriftligt bekræftede. Medmindre andet fremgår, er trykoplysninger for væsker gruppe II gældende ved +20 °C.
