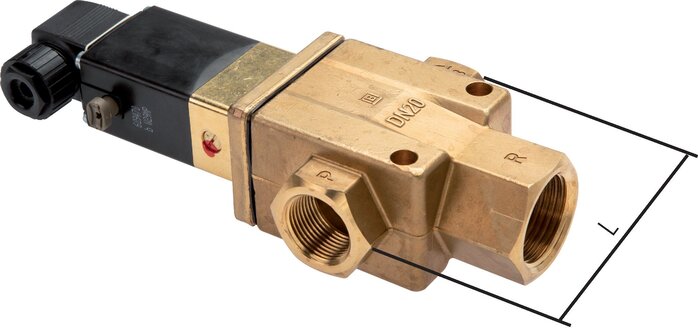

3/2-Wege Magnetventil G 3/4" stromlos geschlossen (NC)
Artikelnummer:
M 334 24V=
Artikelbeschreibung
Werkstoffe:
Körper: Messing (DN 25 & DN 40: Rotguss), Innenteile: Messing / Edelstahl, Dichtung: NBR (Typen G 1/8" & G 1/4": FKM)
Temperaturbereich:
0°C bis max. +80°C (G 1/8" & G 1/4": -10°C bis max. +130°C), Umgebung max. +50 °C
Medien:
Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, Heizöl, andere Medien auf Anfrage
Einbaulage:
beliebig (G 1/8" & G 1/4": stehender Magnet)
Steuerspannungen:
Standard: 24 V DC, 230 V AC, auf Wunsch andere Spannungen
Spannungstoleranz:
± 10 %
Schutzart:
IP 65 (Steckergröße 3)
Information:
Diese Ventile werden grundsätzlich mit Magnetspule und Stecker ausgeliefert!
Achtung:
Servogesteuerte Ventile benötigen zum Öffnen oder Schließen eine Druckdifferenz zwischen Ventileingang und -ausgang. Die Druckdifferenz wird als Mindestdruck angegeben. Entsteht im Ventil ein Druckausgleich, eventuell dadurch, dass am Ventilausgang kein oder nur wenig Medium verbraucht wird, funktioniert das Ventil nicht mehr (es öffnet oder schließt nicht zuverlässig).
Körper: Messing (DN 25 & DN 40: Rotguss), Innenteile: Messing / Edelstahl, Dichtung: NBR (Typen G 1/8" & G 1/4": FKM)
Temperaturbereich:
0°C bis max. +80°C (G 1/8" & G 1/4": -10°C bis max. +130°C), Umgebung max. +50 °C
Medien:
Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, Heizöl, andere Medien auf Anfrage
Einbaulage:
beliebig (G 1/8" & G 1/4": stehender Magnet)
Steuerspannungen:
Standard: 24 V DC, 230 V AC, auf Wunsch andere Spannungen
Spannungstoleranz:
± 10 %
Schutzart:
IP 65 (Steckergröße 3)
Information:
Diese Ventile werden grundsätzlich mit Magnetspule und Stecker ausgeliefert!
Achtung:
Servogesteuerte Ventile benötigen zum Öffnen oder Schließen eine Druckdifferenz zwischen Ventileingang und -ausgang. Die Druckdifferenz wird als Mindestdruck angegeben. Entsteht im Ventil ein Druckausgleich, eventuell dadurch, dass am Ventilausgang kein oder nur wenig Medium verbraucht wird, funktioniert das Ventil nicht mehr (es öffnet oder schließt nicht zuverlässig).
Eigenschaften
| Steuerspannung | 24 V DC |
| Funktion | stromlos geschlossen (NC) |
| Gewinde (2x) | G 3/4" |
| Gewinde Abluft | G 1" (IG) |
| Betriebsdruck [bar] | 1 - 16 |
| DN [mm] | 20 |
| L [mm] | 90 |
| Kv-Wert* [l/min] | 103 |
| Leistungsaufnahme (DC) [W] | 11 |
| Temperaturbereich [°C] | 0 bis +80 |
Weitere Informationen zu M33424V=
| Gewicht | 2,4 kg / Stk. |
| GTIN | 4050571478513 |
| Zollwarennummer | 84818079 |
| RoHS konform | Ja |
YouTube Videos:
Dokumente
- Katalogseite Atlas 9 (Seite 716) (PDF)
- 3D-CAD-File (Volumenmodell) (Nur für angemeldete Kunden) (STP)
- Datenblatt (Druckansicht)
- Datenblatt (Englisch) (Druckansicht)
*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier Auslauf, **Achtung: Druckeingang an Anschluss 2, Entlüftung über Anschluss 3
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
