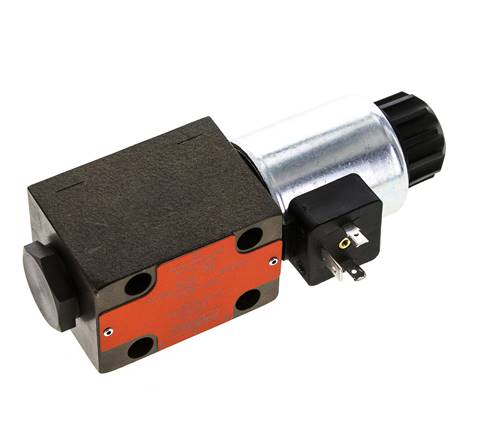

4/2-Wegeventil, NG 6 (Alternativ) D-Kolben, 24 V DC
Artikelnummer:
LA-4WE6D/G24
Artikelbeschreibung
Verwendung:
Diese magnetbetätigten Wegeventile werden hauptsächlich für Start, Stop und Richtungsänderung der Flüssigkeit in hydraulischen Systemen eingesetzt. Durch Verwendung von NG 6 Druck-, Strom- und Sperrzwischenplattenventilen lassen sich in stapelförmiger Anordnung Schaltkreise auf engstem Raum realisieren.
Werkstoffe:
Körper: Sphäroguss, Innenteile: Stahl, Dichtungen: NBR
Temperaturbereich:
-30 bis +80 °C
Medien:
Hydrauliköle auf Mineralölbasis (Viskosität: Bosch-Rexroth: 2,8 - 500 mm²/s, Alternativ: 20 - 400 mm²/s)
Steuerspannungen:
Standard: 24 V DC, 230 V AC, auf Wunsch andere Spannungen
Spannungstoleranz:
± 10 %
Schutzart:
IP 65
Betriebsdruck:
0 - 350 bar
Nenndurchfluss:
bis ca. 80 l/min (bei Bedarf Druckverlustkurven anfordern), wir empfehlen den Einsatz bis ca. 40 l/min
Hinweis:
Das Anschlussbild NG 6 ist genormt nach DIN 24340-A6 / ISO 4401-03 (NG 6) / CETOP R 35 H-03 und NFPA-D03. Die Ventile müssen mit Schrauben der Festigkeitsklasse 12.9 befestigt werden.
Lieferumfang:
Ventil einschließlich Dichtungen, ohne Schrauben und Stecker.
Achtung:
Bitte vergessen Sie nicht Schrauben und Ventilstecker zu bestellen.
Diese magnetbetätigten Wegeventile werden hauptsächlich für Start, Stop und Richtungsänderung der Flüssigkeit in hydraulischen Systemen eingesetzt. Durch Verwendung von NG 6 Druck-, Strom- und Sperrzwischenplattenventilen lassen sich in stapelförmiger Anordnung Schaltkreise auf engstem Raum realisieren.
Werkstoffe:
Körper: Sphäroguss, Innenteile: Stahl, Dichtungen: NBR
Temperaturbereich:
-30 bis +80 °C
Medien:
Hydrauliköle auf Mineralölbasis (Viskosität: Bosch-Rexroth: 2,8 - 500 mm²/s, Alternativ: 20 - 400 mm²/s)
Steuerspannungen:
Standard: 24 V DC, 230 V AC, auf Wunsch andere Spannungen
Spannungstoleranz:
± 10 %
Schutzart:
IP 65
Betriebsdruck:
0 - 350 bar
Nenndurchfluss:
bis ca. 80 l/min (bei Bedarf Druckverlustkurven anfordern), wir empfehlen den Einsatz bis ca. 40 l/min
Hinweis:
Das Anschlussbild NG 6 ist genormt nach DIN 24340-A6 / ISO 4401-03 (NG 6) / CETOP R 35 H-03 und NFPA-D03. Die Ventile müssen mit Schrauben der Festigkeitsklasse 12.9 befestigt werden.
Lieferumfang:
Ventil einschließlich Dichtungen, ohne Schrauben und Stecker.
Achtung:
Bitte vergessen Sie nicht Schrauben und Ventilstecker zu bestellen.
Eigenschaften
| Ausführung | Alternativ |
| Funktion | 4/2-Wegeventil |
| Schaltsysmbol | D |
| Steuerspannung | 24 V DC |
| Leistungsaufnahme (DC) [W] | 30 |
| passender Normstecker | ST 03 |
| passende Schrauben (4 Stk. je Ventil benötigt) | 912-M5X45 ST 12.9 |
| Ersatzmagnetspule | LA-4WE6MAG24V= |
| B [mm] | 149,5 |
| C [mm] | 85,0 |
| Schraubenlänge [mm] | 45 |
Weitere Informationen zu LA-4WE6D/G24
| Gewicht | 1,5 kg / Stk. |
| GTIN | 4050571460075 |
| Zollwarennummer | 84812010 |
Dokumente
- Katalogseite Atlas 9 (Seite 810) (PDF)
- Datenblatt (Druckansicht)
- Datenblatt (Englisch) (Druckansicht)
*unsere Einsatzempfehlung
