5/3-Wege Handhebelventil, Mittelstellung geschlossen, Federrückstellung, G 1/2"

HF 12 530

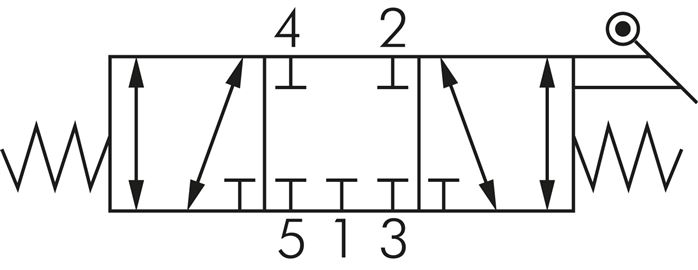

Exemplarische Darstellung: 5/3-Wege Handhebelventil Schaltsymbol: 5/3-Wege Handhebelventil mit Federrückstellung (Mittelstellung geschlossen)
330,62€ inkl. MwSt.
Stk.
{{ $t('shop.display.artikel.hinweis_alternative') }}
{{ $t('shop.display.artikel.beschreibung_headline') }}
Werkstoffe:
Körper und Schieber: Aluminium, Innenteile: Aluminium, Edelstahl, Handhebel: Edelstahl, Dichtungen: POM / NBR

Temperaturbereich:
-10°C bis +70°C

Medien:
geölte und ungeölte, gefilterte Druckluft

Druckeingang:
an jedem Anschluss möglich
{{ $t('shop.display.artikel.eigenschaften_headline') }}
Funktion Mittelstellung geschlossen, Federrückstellung
Gewinde (3x) G 1/2"
Gewinde Abluft (2x) G 1/2"
Nennweite [mm] 14
Durchfluss [l/min] 3300
Betriebsdruck [bar] 0 - 12
A [mm] 70
B [mm] 40
C [mm] 106
D [mm] 50
E [mm] 6,5
F [mm] 40
G [mm] 64
H [mm] 148
I [mm] 51
L [mm] 193
M [mm] 36
HF12530
{{ $t('shop.all.gewicht') }} 1,5 kg / Stk.
{{ $t('shop.all.gtin') }} 4050571359133
{{ $t('shop.display.artikel.zollwarennummer') }} 84812090
{{ $t('shop.all.hersteller') }} Airtec
{{ $t('shop.all.dokumente') }}
    Katalogseite Atlas 9 (Seite 765_765a) atlas9_seiten/765_765a.pdf
    Dokumentation doku/hf.pdf
    Wegeventile - Übersicht, Funktion und Erklärung von 5/3-Wege-Ventilen
  • {{ $t('shop.display.datenblatt.titel') }} (Druckansicht)
*auf Anfrage für Vakuumanwendungen verfügbar

{{ $t('shop.all.unverbindliche_richtwerte') }}
