5/3-Wege Handhebelventil, Mittelstellung geschlossen, Raste, G 1/8"

HR 18 530 *

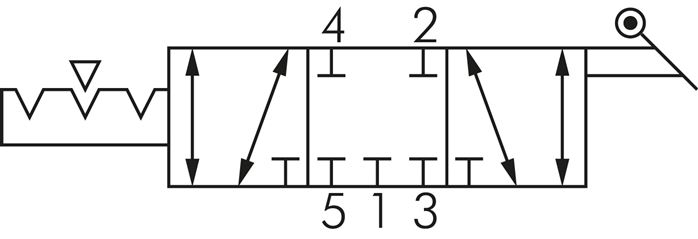

Exemplarische Darstellung: 5/3-Wege Handhebelventil Schaltsymbol: 5/3-Wege Handhebelventil mit Raste (Mittelstellung geschlossen)
100,28€ inkl. MwSt.
Stk.
{{ $t('shop.display.artikel.hinweis_alternative') }}
{{ $t('shop.display.artikel.beschreibung_headline') }}
Werkstoffe:
Körper und Schieber: Aluminium, Innenteile: Aluminium, Edelstahl, Handhebel: Edelstahl, Dichtungen: POM / NBR

Temperaturbereich:
-10°C bis +70°C

Medien:
geölte und ungeölte, gefilterte Druckluft

Druckeingang:
an jedem Anschluss möglich
{{ $t('shop.display.artikel.eigenschaften_headline') }}
Funktion Mittelstellung geschlossen, Raste
Gewinde (3x) G 1/8"
Gewinde Abluft (2x) G 1/8"
Nennweite [mm] 6
Durchfluss [l/min] 780
Betriebsdruck [bar] 0 - 10
A [mm] 40
B [mm] 25
C [mm] 52
D [mm] 30
E [mm] 4,5
F [mm] 25
G [mm] 45
H [mm] 88
I [mm] 31
L [mm] 105
M [mm] 18
HR18530
{{ $t('shop.all.gewicht') }} 320 g / Stk.
{{ $t('shop.all.gtin') }} 4050571361143
{{ $t('shop.display.artikel.zollwarennummer') }} 84812090
{{ $t('shop.display.artikel.rohskonform') }} {{ $t('shop.all.ja') }}
{{ $t('shop.all.hersteller') }} Airtec
{{ $t('shop.all.dokumente') }}
    Katalogseite Atlas 9 (Seite 765_765a) atlas9_seiten/765_765a.pdf
    Dokumentation doku/hf.pdf
    3D-CAD-File (Volumenmodell) protected/cad/3d/70001/hr185306301.stp
    Wegeventile - Übersicht, Funktion und Erklärung von 5/3-Wege-Ventilen
  • {{ $t('shop.display.datenblatt.titel') }} (Druckansicht)
*auf Anfrage für Vakuumanwendungen verfügbar

{{ $t('shop.all.unverbindliche_richtwerte') }}
