Artikelbeschreibung
Verwendung:

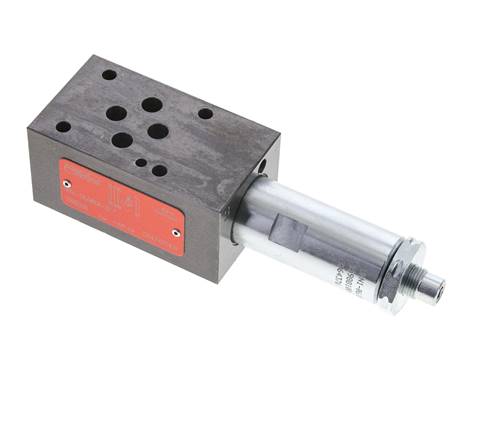

NG 6 Zwischenplattenventile werden in Kombination mit NG 6 Wegeventilen verwendet. Die Zwischenplattenventile werden zwischen Wegeventil und Anschlussplatte montiert. Jede Zwischenplatte hat eine bestimmte Funktion, wodurch die Kraft, Bewegung und Geschwindigkeit eines Hydraulikzylinders oder Hydraulikmotors gesteuert wird.
Werkstoffe:
Körper: Sphäroguss, Innenteile: Stahl, Dichtungen: NBR
Medien:
Hydrauliköle auf Mineralölbasis (Viskosität: Bosch-Rexroth: 10 - 500 mm²/s, Alternativ: 20 - 400 mm²/s)
Betriebsdruck:
0 - 315 bar (Alternativ: 0 - 320 bar)
Nenndurchfluss:
bis ca. 60 l/min je nach Ventil (bei Bedarf Druckverlustkurven anfordern), wir empfehlen den Einsatz bis ca. 40 l/min
Hinweis:
Das Anschlussbild NG 6 ist genormt nach DIN 24340-A6 / ISO 4401-03 (NG 6) / CETOP R 35 H-03 und NFPA-D03. Die Ventile müssen mit Schrauben der Festigkeitsklasse 12.9 befestigt werden.
Lieferumfang:
Ventil einschließlich Dichtungen, ohne Schrauben.
NG 6 Zwischenplattenventile werden in Kombination mit NG 6 Wegeventilen verwendet. Die Zwischenplattenventile werden zwischen Wegeventil und Anschlussplatte montiert. Jede Zwischenplatte hat eine bestimmte Funktion, wodurch die Kraft, Bewegung und Geschwindigkeit eines Hydraulikzylinders oder Hydraulikmotors gesteuert wird.
Werkstoffe:
Körper: Sphäroguss, Innenteile: Stahl, Dichtungen: NBR
Medien:
Hydrauliköle auf Mineralölbasis (Viskosität: Bosch-Rexroth: 10 - 500 mm²/s, Alternativ: 20 - 400 mm²/s)
Betriebsdruck:
0 - 315 bar (Alternativ: 0 - 320 bar)
Nenndurchfluss:
bis ca. 60 l/min je nach Ventil (bei Bedarf Druckverlustkurven anfordern), wir empfehlen den Einsatz bis ca. 40 l/min
Hinweis:
Das Anschlussbild NG 6 ist genormt nach DIN 24340-A6 / ISO 4401-03 (NG 6) / CETOP R 35 H-03 und NFPA-D03. Die Ventile müssen mit Schrauben der Festigkeitsklasse 12.9 befestigt werden.
Lieferumfang:
Ventil einschließlich Dichtungen, ohne Schrauben.
Eigenschaften
| Ausführung | Alternativ |
| Funktion | Druckbegrenzungsventil |
| beeinflusster Durchfluss | B -> T |
| Druckstufe [bar] | 0 - 320 |
| Klemmlänge [mm] | 40 |
| Temperaturbereich [°C] | -30 bis +80 |
Weitere Informationen zu LA-ZDB6B2/320
| Gewicht | 1,2 kg / Stk. |
| GTIN | 4050571460525 |
| Zollwarennummer | 84812010 |
Dokumente
- Katalogseite Atlas 9 (Seite 811) (PDF)
- 3D-CAD-File (Volumenmodell) (Nur für angemeldete Kunden) (STP)
- Datenblatt (Druckansicht)
- Datenblatt (Englisch) (Druckansicht)
*unsere Einsatzempfehlung, **durch Umdrehen ist die Drosselrichtung änderbar, ***Dichtungen aus FKM
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
