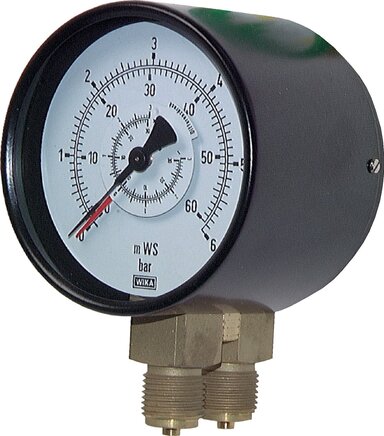

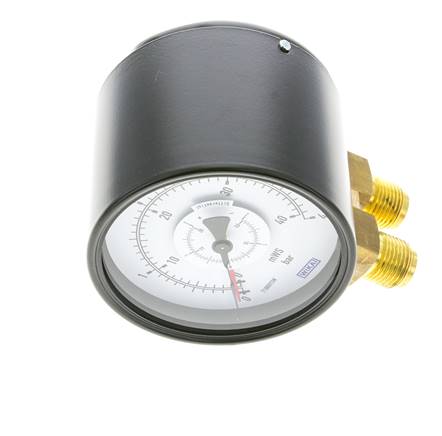

Differenzdruck-Manometer senkrecht, 100mm, 0 - 4 bar
Artikelnummer:
MSD 4100
Artikelbeschreibung
Verwendung:
Das Differenzdruck-Manometer ist für flüssige und gasförmige Medien geeignet, soweit diese nicht hochviskos oder kristallisierend sind.
Funktion:
In dem stabilen Rundgehäuse arbeiten zwei voneinander unabhängige Rohrfeder-Messsysteme. Beide Systemzeiger drehen sich um die gleiche Mittelachse und zeigen die Drücke getrennt an. Der Zeiger mit dem geringeren Druck ist als Skalenscheibe ausgebildet. Auf dieser Skala kann der Differenzdruck des jeweiligen Anzeigebereiches direkt abgelesen werden. Beide Einzeldrücke sind auch direkt ablesbar.
Werkstoffe:
Gehäuse: Stahl schwarz, Messsystem und Anschluss: Cu-Legierung, Sichtscheibe: Instrumentenflachglas
Anschlussgewinde:
2x G 1/2" *
Klasse:
1,6
Temperaturbereich:
-20 bis +60 °C
Schutzart:
IP 33
Hinweis:
WIKA Typ 711.12
Optional:
ISO-Werkskalibrierung (in Anlehnung an DIN EN 837-1, Ermittlung der Messabweichung und der Hysterese), DAkkS-DKD Kalibrierung (nach DKD-R 6-1, rückführbar und akkreditiert nach DIN EN ISO/IEC 17025, Entscheidungsregel 4)
Das Differenzdruck-Manometer ist für flüssige und gasförmige Medien geeignet, soweit diese nicht hochviskos oder kristallisierend sind.
Funktion:
In dem stabilen Rundgehäuse arbeiten zwei voneinander unabhängige Rohrfeder-Messsysteme. Beide Systemzeiger drehen sich um die gleiche Mittelachse und zeigen die Drücke getrennt an. Der Zeiger mit dem geringeren Druck ist als Skalenscheibe ausgebildet. Auf dieser Skala kann der Differenzdruck des jeweiligen Anzeigebereiches direkt abgelesen werden. Beide Einzeldrücke sind auch direkt ablesbar.
Werkstoffe:
Gehäuse: Stahl schwarz, Messsystem und Anschluss: Cu-Legierung, Sichtscheibe: Instrumentenflachglas
Anschlussgewinde:
2x G 1/2" *
Klasse:
1,6
Temperaturbereich:
-20 bis +60 °C
Schutzart:
IP 33
Hinweis:
WIKA Typ 711.12
Optional:
ISO-Werkskalibrierung (in Anlehnung an DIN EN 837-1, Ermittlung der Messabweichung und der Hysterese), DAkkS-DKD Kalibrierung (nach DKD-R 6-1, rückführbar und akkreditiert nach DIN EN ISO/IEC 17025, Entscheidungsregel 4)
Eigenschaften
| Durchmesser [mm] | 100 |
| Anzeigebereich [bar] | 0 - 4 |
| Skalenteilung [bar] | 0,1 |
Weitere Informationen zu MSD4100
| Gewicht | 1.000 g / Stk. |
| GTIN | 4050571502027 |
| Zollwarennummer | 90262040 |
| RoHS konform | Ja |
| Hersteller | WIKA (WEEE DE92770372) |
YouTube Videos:
Dokumente
- Katalogseite Atlas 9 (Seite 654) (PDF)
- Dokumentation (PDF)
- Dokumentation: Tipps zur Auswahl des richtigen Manometers (PDF)
- 3D-CAD-File (Volumenmodell) (Nur für angemeldete Kunden) (STP)
- Datenblatt (Druckansicht)
- Datenblatt (Englisch) (Druckansicht)
*mit Zentrierzapfen für Profildichtring
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
