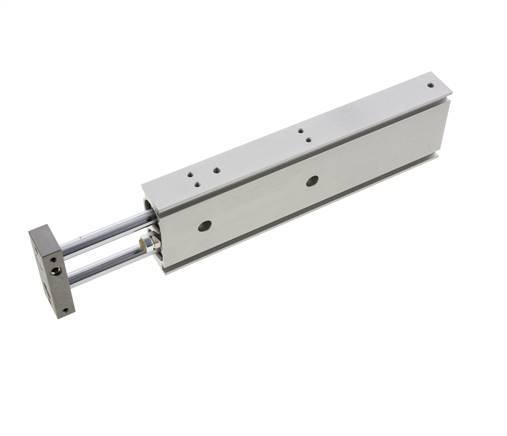

Artikelbeschreibung
Werkstoffe:
Körper und Platte: Aluminium eloxiert, Kolbenstangen: Stahl hartverchromt, Kolben: Aluminium, Dichtungen: NBR / PUR
Temperaturbereich:
-10 bis +60 °C
Betriebsdruck:
max. 7 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D, A
Vorteile:
•Führung durch selbstschmierende Gleitlager,
•Verdrehtoleranz < 0,2° (±),
•ideal für Pick- and Place-Anwendungen,
•Hubeinstellbereich 0 bis -5 mm,
•Luftanschluss von oben oder unten (mit Verschlussstopfen verschlossen),
•Haupteinbaumaße identisch mit SMC Serie CXS
Körper und Platte: Aluminium eloxiert, Kolbenstangen: Stahl hartverchromt, Kolben: Aluminium, Dichtungen: NBR / PUR
Temperaturbereich:
-10 bis +60 °C
Betriebsdruck:
max. 7 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D, A
Vorteile:
•Führung durch selbstschmierende Gleitlager,
•Verdrehtoleranz < 0,2° (±),
•ideal für Pick- and Place-Anwendungen,
•Hubeinstellbereich 0 bis -5 mm,
•Luftanschluss von oben oder unten (mit Verschlussstopfen verschlossen),
•Haupteinbaumaße identisch mit SMC Serie CXS
Eigenschaften
| Kolbendurchmesser [mm] | 20 |
| Hub [mm] | 150 |
| Hub Einstellbereich [mm] | 145 - 150 |
| Ausführung | Doppelkolbenzylinder |
| G (Druckluftanschluss) | M 5 |
| Reparatursätze | EXSM 20 REP |
| zulässige Querkraft [N] | 2 |
| A [mm] | 94,0 |
| B [mm] | 24,0 |
| C [mm] | 70 |
| D [mm] | 80 |
| D1 | 80 |
| E [mm] | 30 |
| E1 [mm] | 30 |
| F [mm] | 53,0 |
| H [mm] | 12 |
| I [mm] | 28 |
| K [mm] | 50 |
| L [mm] | 62 |
| M [mm] | 23 |
| N1 [mm] | 46,0 |
| N2 [mm] | 9,0 |
| R [mm] | 6,5 |
| S [mm] | 64 |
| T [mm] | 25 |
| V [mm] | 10 |
| W [mm] | 9,5 |
| P1 | 9,5 (5,3 tief) |
| P2 | M 6 |
| P3 | M 5 |
| P4 | M 4 |
| P5 [mm] | 5,2 |
| P6 | M 4 |
| Q2 [mm] | 10 |
| Q4 [mm] | 6,0 |
| Q6 [mm] | 5,5 |
Weitere Informationen zu EXSM20/150
| Gewicht | 950 g / Stk. |
| GTIN | 4050571874360 |
| Zollwarennummer | 84123100 |
| RoHS konform | Ja |
| Hersteller | EMC |
YouTube Videos:
Dokumente
- Katalogseite Atlas 9 (Seite 872) (PDF)
- 3D-CAD-File (Volumenmodell) (Nur für angemeldete Kunden) (STP)
- Datenblatt (Druckansicht)
- Datenblatt (Englisch) (Druckansicht)
