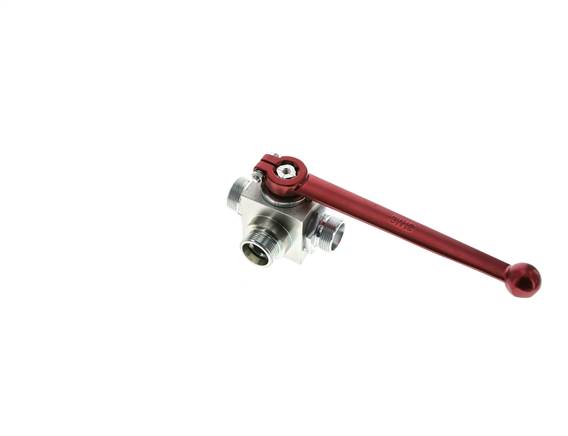

Hochdruck-3-Wege Kugelhahn, T-Bohrung, 18 L (M26x1,5), 0 - 315bar
Artikelnummer:
KH 3/18 L T HD
Artikelbeschreibung
Werkstoffe:
Körper: Stahl verzinkt, Kugel: Stahl hartverchromt, Dichtung: POM / NBR, Griff: Zinkdruckguss (ab DN 16: gerade - Aluminium, gekröpft - Stahl verzinkt)
Temperaturbereich:
-10 bis +80 °C
Medien:
Hydrauliköle, Heizöl (Wasser nur nach Freigabe durch uns). Eingangsdruck nur an der Mittelbohrung anlegen.
Schaltstellung:
Kann durch Versetzen des Handgriffes zu Stellung T4 verändert werden. Standardstellung bei T-Bohrung ist Stellung T1.
Körper: Stahl verzinkt, Kugel: Stahl hartverchromt, Dichtung: POM / NBR, Griff: Zinkdruckguss (ab DN 16: gerade - Aluminium, gekröpft - Stahl verzinkt)
Temperaturbereich:
-10 bis +80 °C
Medien:
Hydrauliköle, Heizöl (Wasser nur nach Freigabe durch uns). Eingangsdruck nur an der Mittelbohrung anlegen.
Schaltstellung:
Kann durch Versetzen des Handgriffes zu Stellung T4 verändert werden. Standardstellung bei T-Bohrung ist Stellung T1.
Eigenschaften
| Bohrung | T-Bohrung |
| Baureihe | leichte Baureihe |
| Rohrdurchmesser (außen) | 18 L (M26x1,5) |
| DN [mm] | 16 |
| PN [bar] | 0 - 315 |
| SW [mm] | 12 |
| Ersatzgriffe gerade | G KH SW12 |
| Ersatzgriffe gekröpft | G KH SW12 GK |
Weitere Informationen zu KH3/18LTHD
| Gewicht | 750 g / Stk. |
| GTIN | 4050571416485 |
| Zollwarennummer | 84818081 |
| Hersteller | Hydac |
YouTube Videos:
Dokumente
- Katalogseite Atlas 9 (Seite 518) (PDF)
- 3D-CAD-File (Volumenmodell) (Nur für angemeldete Kunden) (STP)
- Datenblatt (Druckansicht)
- Datenblatt (Englisch) (Druckansicht)
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
