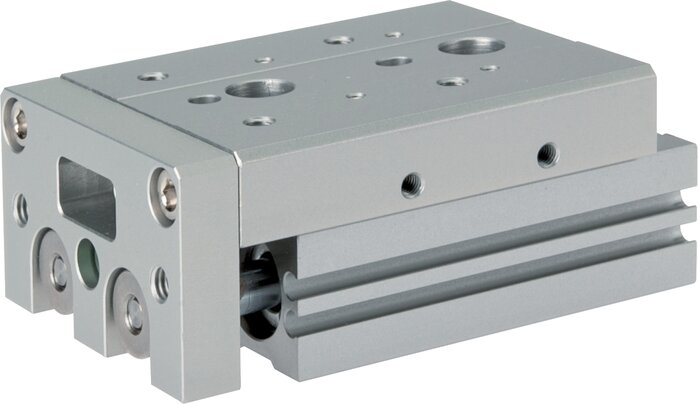

Kompaktschlitten, Kolben 16mm,Hub 75mm, Standard
Artikelnummer:
ELS 16/75
Artikelbeschreibung
Werkstoffe:
Körper und Platte: Aluminium eloxiert, Kolbenstangen: Edelstahl, Kolben: Aluminium, Dichtungen: NBR / PUR
Temperaturbereich:
-10 bis +60 °C
Betriebsdruck:
max. 7 bar
Kolbengeschwindigkeit:
50 - 500 mm/s
Ausführung:
mit Magnetkolben
Optional:
mit Hubbegrenzung (Festanschlag) ausfahrend (-10 mm) -AS*, mit Hubbegrenzung (Festanschlag) einfahrend (-10 mm) -AT*, mit Hubbegrenzung (Festanschlag) beidseitig (-20 mm)-A*, mit Hubbegrenzung (Stoßdämpfer) ausfahrend (nicht Ø 6, Ø 8: -20 mm, Ø 12: -18 mm, Ø 16 & 20: -25 mm, Ø 25: -35 mm) -BS*, mit Hubbegrenzung (Stoßdämpfer) einfahrend (nicht Ø 6, Ø 8: -20 mm, Ø 12: -18 mm, Ø 16 & 20: -25 mm, Ø 25: -35 mm) -BT*, mit Hubbegrenzung (Stoßdämpfer) beidseitig (nicht Ø 6, Ø 8: -40 mm, Ø 12: -36 mm, Ø 16 & 20: -50 mm, Ø 25: -70 mm) -B*
Zylinderschaltertyp:
D
Vorteile:
•hohe Steifigkeit,
•zahlreiche Befestigungsmöglichkeiten,
•Positionierbohrungen zur wiederholgenauen Werkstückmontage,
•Hub durch Hubbegrenzungen (als Festanschlag oder Stoßdämpfer) einstellbar,
•Haupteinbaumaße identisch mit SMC Serie MXS
Körper und Platte: Aluminium eloxiert, Kolbenstangen: Edelstahl, Kolben: Aluminium, Dichtungen: NBR / PUR
Temperaturbereich:
-10 bis +60 °C
Betriebsdruck:
max. 7 bar
Kolbengeschwindigkeit:
50 - 500 mm/s
Ausführung:
mit Magnetkolben
Optional:
mit Hubbegrenzung (Festanschlag) ausfahrend (-10 mm) -AS*, mit Hubbegrenzung (Festanschlag) einfahrend (-10 mm) -AT*, mit Hubbegrenzung (Festanschlag) beidseitig (-20 mm)-A*, mit Hubbegrenzung (Stoßdämpfer) ausfahrend (nicht Ø 6, Ø 8: -20 mm, Ø 12: -18 mm, Ø 16 & 20: -25 mm, Ø 25: -35 mm) -BS*, mit Hubbegrenzung (Stoßdämpfer) einfahrend (nicht Ø 6, Ø 8: -20 mm, Ø 12: -18 mm, Ø 16 & 20: -25 mm, Ø 25: -35 mm) -BT*, mit Hubbegrenzung (Stoßdämpfer) beidseitig (nicht Ø 6, Ø 8: -40 mm, Ø 12: -36 mm, Ø 16 & 20: -50 mm, Ø 25: -70 mm) -B*
Zylinderschaltertyp:
D
Vorteile:
•hohe Steifigkeit,
•zahlreiche Befestigungsmöglichkeiten,
•Positionierbohrungen zur wiederholgenauen Werkstückmontage,
•Hub durch Hubbegrenzungen (als Festanschlag oder Stoßdämpfer) einstellbar,
•Haupteinbaumaße identisch mit SMC Serie MXS

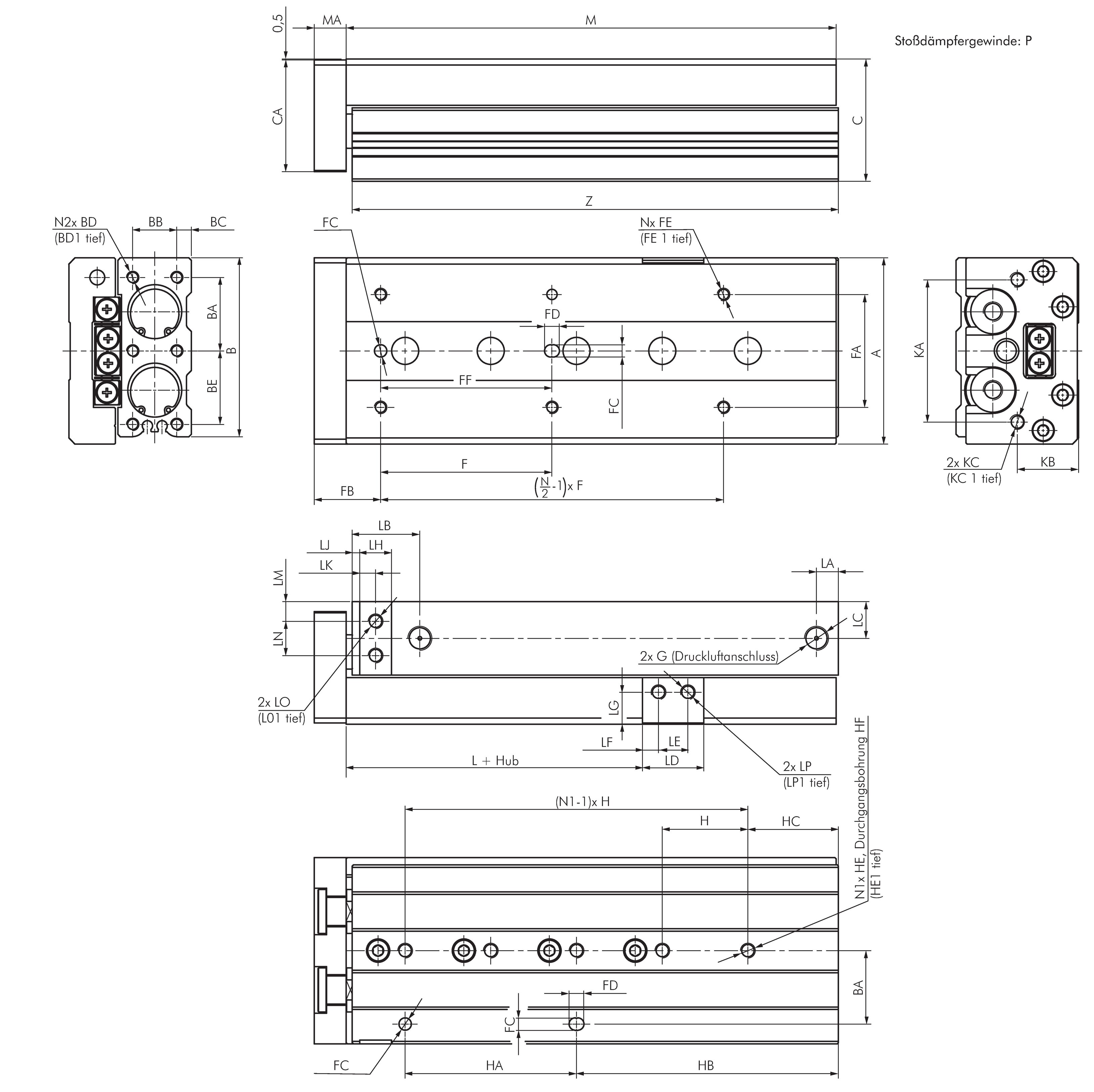

Eigenschaften
| Kolbendurchmesser [mm] | 16 |
| Hub [mm] | 75 |
| Hub Einstellbereich [mm] | 74,9 - 75,1 |
| Ausführung | Standard |
| G (Druckluftanschluss) | M 5 |
| Reparatursätze | ELS 16 REP |
| A [mm] | 62 |
| B [mm] | 58 |
| BA [mm] | 26 |
| BB [mm] | 12,0 |
| BC [mm] | 6,0 |
| BD | M 5 |
| BD1 [mm] | 7,0 |
| C [mm] | 40 |
| CA [mm] | 36,5 |
| F [mm] | 55 |
| FA [mm] | 35 |
| FB [mm] | 21 |
| FC (+0,03 / -0,2) [mm] | 5 (4 tief) |
| FD [mm] | 6 |
| FE | M 5 |
| FE1 [mm] | 6,0 |
| FF [mm] | 55 |
| H [mm] | 35 |
| HA [mm] | 70 |
| HB [mm] | 61 |
| HC [mm] | 26 |
| HE | M 6 |
| HE1 [mm] | 12 |
| HF [mm] | 5,1 |
| KA [mm] | 48 |
| KB [mm] | 20 |
| KC | M 6 |
| KC1 [mm] | 10 |
| L [mm] | 19,0 |
| LA [mm] | 8,0 |
| LB [mm] | 24,0 |
| LC [mm] | 12,0 |
| LD [mm] | 21,0 |
| LE [mm] | 10,0 |
| LF [mm] | 5,5 |
| LG [mm] | 9,5 |
| LH [mm] | 11,0 |
| LJ [mm] | 3 |
| LK [mm] | 5,50 |
| LM [mm] | 6,0 |
| LN [mm] | 12,0 |
| LO | M 5 |
| LO1 [mm] | 6,5 |
| LP | M 5 |
| LP1 [mm] | 5,5 |
| M [mm] | 151 |
| MA [mm] | 10 |
| N | 6x |
| N1 | 4x |
| N2 | 4x |
| Z [mm] | 150,0 |
Weitere Informationen zu ELS16/75
| Gewicht | 1 kg / Stk. |
| GTIN | 4050571925543 |
| Zollwarennummer | 84123100 |
| RoHS konform | Ja |
| Hersteller | EMC |
YouTube Videos:
Dokumente
- Katalogseite Atlas 9 (Seite 874_875) (PDF)
- 3D-CAD-File (Volumenmodell) (Nur für angemeldete Kunden) (STP)
- Datenblatt (Druckansicht)
- Datenblatt (Englisch) (Druckansicht)
*Die Hubbegrenzungen / Stoßdämpfer werden lose beigelegt.
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
