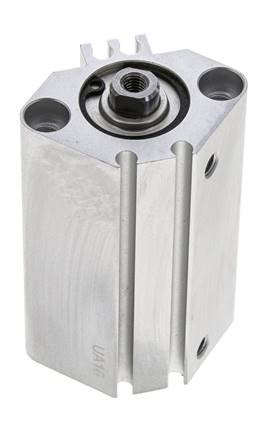

Kompaktzylinder, doppeltwirkend, Kolben 20mm, Hub 40mm

SQN 20/40 SZ

Exemplarische Darstellung: Ø 16 - 25 mm Schaltsymbol
46,08€ inkl. MwSt.
Stk.
{{ $t('shop.display.artikel.hinweis_alternative') }}
{{ $t('shop.display.artikel.beschreibung_headline') }}
Werkstoffe:
Körper: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtung: NBR

Temperaturbereich:
-10°C bis +60°C

Betriebsdruck:
max. 10 bar

Ausführung:
mit Magnetkolben

Zylinderschaltertyp:
D

Vorteile:
•besonders preiswert,
•Zylinderschalter von verschiedenen Seiten montierbar,
•Haupteinbaumaße identisch mit SMC Serie CQ2
{{ $t('shop.display.artikel.eigenschaften_headline') }}
Kolben Ø [mm] 20
Hub [mm] 40
Reparatursätze SQ 20 REP
A [mm] 36,0
B [mm] 31,5
C [mm] 7
D [mm] 10
E [mm] 47
F [mm] 5,5
G M 5
H M 5
K [mm] 8
L [mm] 4,5
M [mm] 36
N [mm] 5,5
O [mm] 9 (7 tief)
Q [mm] 10,5
S [mm] 35,5
U [mm] 18
V [mm] 36
SQN20/40SZ
{{ $t('shop.all.gewicht') }} 210 g / Stk.
{{ $t('shop.all.gtin') }} 4050571638689
{{ $t('shop.display.artikel.zollwarennummer') }} 84123100
{{ $t('shop.display.artikel.rohskonform') }} {{ $t('shop.all.ja') }}
{{ $t('shop.all.hersteller') }} EMC
{{ $t('shop.all.dokumente') }}
    Katalogseite Atlas 9 (Seite 860_861) atlas9_seiten/860_861.pdf
    3D-CAD-File (Volumenmodell) protected/cad/3d/73566/sq2040sz298771.stp
    Wie funktioniert ein Pneumatikzylinder?
    Fahrgeschwindigkeit am Pneumatikzylinder regulieren
    Zylinder ausmessen - Wie bestimmt man die richtige Größe!
  • {{ $t('shop.display.datenblatt.titel') }} (Druckansicht)


{{ $t('shop.all.unverbindliche_richtwerte') }}
