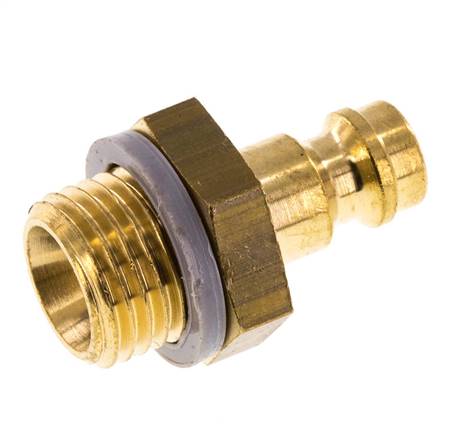

Kupplungsstecker (NW5) G 1/4"(AG), Messing
{{ $t('shop.all.artikelnummer') }}:
KSG 14 NW5
{{ $t('shop.all.menge') }}
{{ $t('shop.display.artikel.hinweis_alternative') }}
{{ $t('shop.display.artikel.beschreibung_headline') }}
Werkstoffe:
Körper: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)
Temperaturbereich:
-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)
Betriebsdruck:
-0,95 bis 35 bar
Durchfluss*:
510 l/min (In Verbindung mit absperrendem Kupplungsstecker -BA: 330 l/min)
Hinweis:
Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.
Kompatibel zu**:
Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)
Hinweis:
Unverwechselbare Stecker passen auch in uncodierte Kupplungsdosen
Optional:
Körper aus 1.4404 -ES4A, mit Ventil für beidseitige Absperrung -BA, NPT-Gewinde -NPT, rote Farbmarkierung -RO, grüne Farbmarkierung -GR, blaue Farbmarkierung -BL, schwarze Farbmarkierung -SCH
Körper: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)
Temperaturbereich:
-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)
Betriebsdruck:
-0,95 bis 35 bar
Durchfluss*:
510 l/min (In Verbindung mit absperrendem Kupplungsstecker -BA: 330 l/min)
Hinweis:
Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.
Kompatibel zu**:
Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)
Hinweis:
Unverwechselbare Stecker passen auch in uncodierte Kupplungsdosen
Optional:
Körper aus 1.4404 -ES4A, mit Ventil für beidseitige Absperrung -BA, NPT-Gewinde -NPT, rote Farbmarkierung -RO, grüne Farbmarkierung -GR, blaue Farbmarkierung -BL, schwarze Farbmarkierung -SCH
{{ $t('shop.display.artikel.eigenschaften_headline') }}
| Werkstoff | Messing |
| Gewinde außen | G 1/4" |
| beidseitig absperrend | Nein |
| Ausführung | Standard |
| Temperaturbereich [°C] | -20 bis +200 |
{{ $t('shop.display.artikel.info') }} KSG14NW5
| {{ $t('shop.all.gewicht') }} | 19 g / Stk. |
| {{ $t('shop.all.gtin') }} | 4050571448370 |
| {{ $t('shop.display.artikel.zollwarennummer') }} | 84812090 |
| {{ $t('shop.display.artikel.rohskonform') }} | {{ $t('shop.all.ja') }} |
{{ $t('shop.all.dokumente') }}
- {{ $t('shop.display.datenblatt.titel') }} ({{ $t('shop.all.englisch') }}) (Druckansicht)
Katalogseite Atlas 9 (Seite 282) atlas9_seiten/282.pdf
3D-CAD-File (Volumenmodell) protected/cad/3d/72556/ksg14nw57862.stp
Unterschiedliche Druckluftkupplungen erklärt
3D-CAD-File (Volumenmodell) protected/cad/3d/72556/ksg14nw57862.stp
Unterschiedliche Druckluftkupplungen erklärt
*6 bar Eingangsdruck, 0,5 bar Druckdifferenz**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.
