Artikelbeschreibung
Beschreibung:

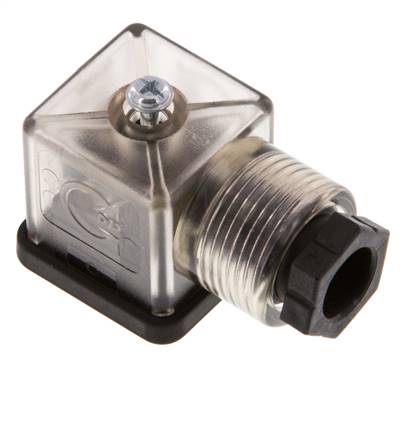

Steckverbinder nach DIN 43650 / EN 175301-803 / Industrienorm mit LED-Anzeige und Schutzbeschaltung. Die Farbe der LED ist bei Typ 24V AC/DC gelb, bei Typ 230V AC rot.
Temperaturbereich:
-30 bis +90 °C
Spannung:
24 V AC/DC / 230 V AC, max. 6 A (Steckergröße 3: max. 10 A)
Spannungstoleranz:
24 V AC/DC: ± 25 %, 230 V AC: +8 % / -25 %
Schutzart:
IP 65
Lieferumfang:
Stecker inkl. Schraube und Flachdichtung (Steckergröße 3: Profildichtung)
Verwendung:
Diese Stecker werden bevorzugt für den Anschluss von Magnetventilen verwendet. Die Stecker sind nach DIN 43650 / EN 175301-803 oder der daran angelehnten Industrienorm genormt. Bei den Steckergrößen 0 und 1 verwenden die meisten Ventilhersteller Stecker nach Industrienorm.
Steckverbinder nach DIN 43650 / EN 175301-803 / Industrienorm mit LED-Anzeige und Schutzbeschaltung. Die Farbe der LED ist bei Typ 24V AC/DC gelb, bei Typ 230V AC rot.
Temperaturbereich:
-30 bis +90 °C
Spannung:
24 V AC/DC / 230 V AC, max. 6 A (Steckergröße 3: max. 10 A)
Spannungstoleranz:
24 V AC/DC: ± 25 %, 230 V AC: +8 % / -25 %
Schutzart:
IP 65
Lieferumfang:
Stecker inkl. Schraube und Flachdichtung (Steckergröße 3: Profildichtung)
Verwendung:
Diese Stecker werden bevorzugt für den Anschluss von Magnetventilen verwendet. Die Stecker sind nach DIN 43650 / EN 175301-803 oder der daran angelehnten Industrienorm genormt. Bei den Steckergrößen 0 und 1 verwenden die meisten Ventilhersteller Stecker nach Industrienorm.
Eigenschaften
| Spannung | 230 V AC |
| Ausführung | Standard |
| Steckergröße | 3 |
| Norm | DIN/EN-A |
| Anzahl Kontakte | 2 & PE |
| Höhe [mm] | 28 |
| Kabelanschluss | M 16x1,5 |
Weitere Informationen zu ST03LED230V
| Gewicht | 22 g / Stk. |
| GTIN | 4050571645298 |
| Zollwarennummer | 85369010 |
Dokumente
- Katalogseite Atlas 9 (Seite 894) (PDF)
- 3D-CAD-File (Volumenmodell) (Nur für angemeldete Kunden) (STP)
- Datenblatt (Druckansicht)
- Datenblatt (Englisch) (Druckansicht)
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
