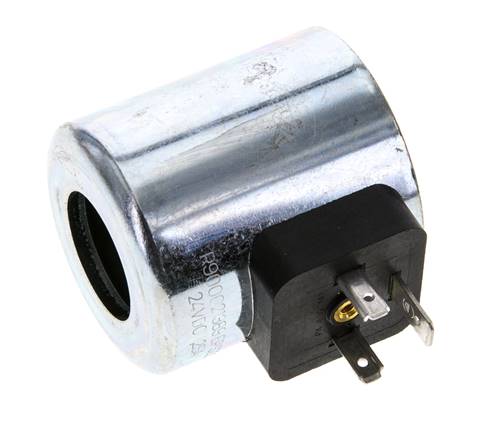

Magnetspule (Steckergröße 3), NG 6 (Bosch-Rexroth) -Kolben, 24 V DC
Artikelnummer:
4WE6MAG24V=
Artikelbeschreibung
Verwendung:
Diese magnetbetätigten Wegeventile werden hauptsächlich für Start, Stop und Richtungsänderung der Flüssigkeit in hydraulischen Systemen eingesetzt. Durch Verwendung von NG 6 Druck-, Strom- und Sperrzwischenplattenventilen lassen sich in stapelförmiger Anordnung Schaltkreise auf engstem Raum realisieren.
Werkstoffe:
Körper: Sphäroguss, Innenteile: Stahl, Dichtungen: NBR
Temperaturbereich:
-30 bis +80 °C
Medien:
Hydrauliköle auf Mineralölbasis (Viskosität: Bosch-Rexroth: 2,8 - 500 mm²/s, Alternativ: 20 - 400 mm²/s)
Steuerspannungen:
Standard: 24 V DC, 230 V AC, auf Wunsch andere Spannungen
Spannungstoleranz:
± 10 %
Schutzart:
IP 65
Betriebsdruck:
0 - 350 bar
Nenndurchfluss:
bis ca. 80 l/min (bei Bedarf Druckverlustkurven anfordern), wir empfehlen den Einsatz bis ca. 40 l/min
Hinweis:
Das Anschlussbild NG 6 ist genormt nach DIN 24340-A6 / ISO 4401-03 (NG 6) / CETOP R 35 H-03 und NFPA-D03. Die Ventile müssen mit Schrauben der Festigkeitsklasse 12.9 befestigt werden.
Lieferumfang:
Ventil einschließlich Dichtungen, ohne Schrauben und Stecker.
Achtung:
Bitte vergessen Sie nicht Schrauben und Ventilstecker zu bestellen.
Diese magnetbetätigten Wegeventile werden hauptsächlich für Start, Stop und Richtungsänderung der Flüssigkeit in hydraulischen Systemen eingesetzt. Durch Verwendung von NG 6 Druck-, Strom- und Sperrzwischenplattenventilen lassen sich in stapelförmiger Anordnung Schaltkreise auf engstem Raum realisieren.
Werkstoffe:
Körper: Sphäroguss, Innenteile: Stahl, Dichtungen: NBR
Temperaturbereich:
-30 bis +80 °C
Medien:
Hydrauliköle auf Mineralölbasis (Viskosität: Bosch-Rexroth: 2,8 - 500 mm²/s, Alternativ: 20 - 400 mm²/s)
Steuerspannungen:
Standard: 24 V DC, 230 V AC, auf Wunsch andere Spannungen
Spannungstoleranz:
± 10 %
Schutzart:
IP 65
Betriebsdruck:
0 - 350 bar
Nenndurchfluss:
bis ca. 80 l/min (bei Bedarf Druckverlustkurven anfordern), wir empfehlen den Einsatz bis ca. 40 l/min
Hinweis:
Das Anschlussbild NG 6 ist genormt nach DIN 24340-A6 / ISO 4401-03 (NG 6) / CETOP R 35 H-03 und NFPA-D03. Die Ventile müssen mit Schrauben der Festigkeitsklasse 12.9 befestigt werden.
Lieferumfang:
Ventil einschließlich Dichtungen, ohne Schrauben und Stecker.
Achtung:
Bitte vergessen Sie nicht Schrauben und Ventilstecker zu bestellen.
Eigenschaften
| Ausführung | Bosch-Rexroth |
| Funktion | Magnetspule (Steckergröße 3) |
| Steuerspannung | 24 V DC |
| Leistungsaufnahme (DC) [W] | 30 |
| passender Normstecker | ST 03 |
Weitere Informationen zu 4WE6MAG24V=
| Gewicht | 340 g / Stk. |
| GTIN | 4050571199425 |
| Zollwarennummer | 85045000 |
| Hersteller | Bosch-Rexroth |
Dokumente
- Katalogseite Atlas 9 (Seite 810) (PDF)
- Datenblatt (Druckansicht)
- Datenblatt (Englisch) (Druckansicht)
*unsere Einsatzempfehlung
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
