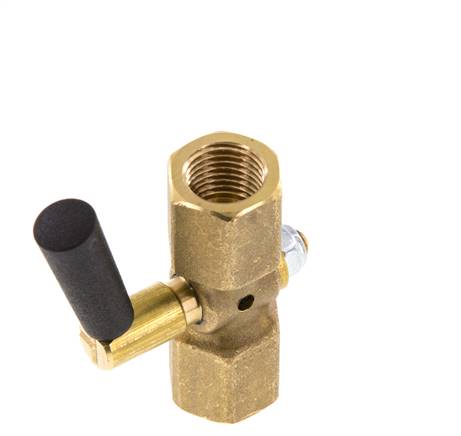

Manometer-Absperrhahn G 1/4" Muffe - Muffe, Messing
Artikelnummer:
MAH 14 MM MS
Artikelbeschreibung
Werkstoffe:
Körper und Küken: Messing oder 1.4571, Griff: Kunststoff
Anwendung:
Manometer Absperrhähne werden eingesetzt um Druckmessgeräte vor Druckspitzen und Vibrationen zu schützen.Der Hebel kann auf "Durchgang" - Druck steht am Messgerät an, "Absperrung" - Druckmessgerät ist von der Versorgungsleitung getrennt, aber nicht entlastet oder "Absperrung mit Entleerung" - Druckmessgerät ist von der Versorgungsleitung getrennt und der Raum zwischen Hahn und Druckmessgerät ist in die Atmosphäre entlastet gestellt werden. Für höhere Drücke oder aggressive Medien empfehlen wir die Verwendung von Manometer Absperrventilen.
Temperaturbereich:
-10 bis +50 °C
Körper und Küken: Messing oder 1.4571, Griff: Kunststoff
Anwendung:
Manometer Absperrhähne werden eingesetzt um Druckmessgeräte vor Druckspitzen und Vibrationen zu schützen.Der Hebel kann auf "Durchgang" - Druck steht am Messgerät an, "Absperrung" - Druckmessgerät ist von der Versorgungsleitung getrennt, aber nicht entlastet oder "Absperrung mit Entleerung" - Druckmessgerät ist von der Versorgungsleitung getrennt und der Raum zwischen Hahn und Druckmessgerät ist in die Atmosphäre entlastet gestellt werden. Für höhere Drücke oder aggressive Medien empfehlen wir die Verwendung von Manometer Absperrventilen.
Temperaturbereich:
-10 bis +50 °C
Eigenschaften
| Werkstoff | Messing |
| Ausführung | Muffe - Muffe |
| Messgerätanschluss (Innengewinde) | G 1/4" |
| Druckeingang | G 1/4" (IG) |
| Prüfanschluss | keiner |
| PN [bar] | 6 |
| Norm | keine |
Weitere Informationen zu MAH14MMMS
| Gewicht | 75 g / Stk. |
| GTIN | 4050571479817 |
| Zollwarennummer | 84818081 |
| RoHS konform | Ja |
| Hersteller | WIKA (WEEE DE92770372) |
Dokumente
- Katalogseite Atlas 9 (Seite 673) (PDF)
- Dokumentation (PDF)
- 3D-CAD-File (Volumenmodell) (Nur für angemeldete Kunden) (STP)
- Datenblatt (Druckansicht)
- Datenblatt (Englisch) (Druckansicht)
*Die Spannmuffe ist mit einem Links- und Rechtsgewinde ausgestattet und erlaubt das freie Positionieren des Messgerätes. Die Funktion ist ähnlich einer flachdichtenden Überwurfmutter. Bei den Messinghähnen wird die Spannmuffe in Stahl, bei den Edelstahlhähnen in 1.4301 ausgeführt. Der Manometerdichtring muss separat bestellt werden., **Außengewinde mit Zentrierzapfen für Profildichtring
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
