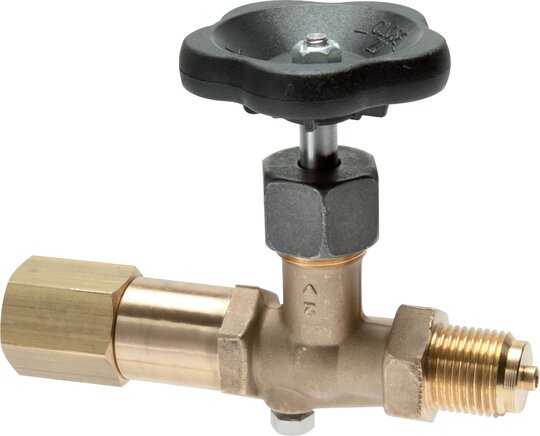

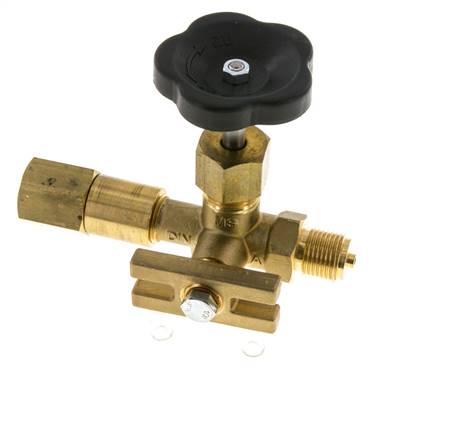

Manometer-Absperrventil G 1/2" Positionierbare Muffe - Zapfen mit Schaft für Messgerätehalter,Messin
Artikelnummer:
MAV 12 SMZMP MS
Artikelbeschreibung
Anwendung:
Manometer Absperrventile werden eingesetzt um Druckmessgeräte vor Druckspitzen und Vibrationen zu schützen. Das Ventil kann durch Drosselstellung eine Dämpfung von Druckspitzen und Vibrationen bewirken, sowie das Mesgerät komplett von der Versorgungsleitung trennen. Durch eine Entlüftungsschraube kann der Druck auf der Messgeräteseite abgelassen werden. Ansonsten erfolgt im abgesperrten Zustand keine Entlastung des Messgerätes. Für niedrige Drücke und nicht aggressive Medien empfehlen wir Manometer Absperrhähne.
Werkstoffe:
Dichtungen: PTFE, Handrad: Kunststoff
Temperaturbereich:
-10 bis +120 °C, höhere Temperaturen bei reduzierten Drücken möglich
Manometer Absperrventile werden eingesetzt um Druckmessgeräte vor Druckspitzen und Vibrationen zu schützen. Das Ventil kann durch Drosselstellung eine Dämpfung von Druckspitzen und Vibrationen bewirken, sowie das Mesgerät komplett von der Versorgungsleitung trennen. Durch eine Entlüftungsschraube kann der Druck auf der Messgeräteseite abgelassen werden. Ansonsten erfolgt im abgesperrten Zustand keine Entlastung des Messgerätes. Für niedrige Drücke und nicht aggressive Medien empfehlen wir Manometer Absperrhähne.
Werkstoffe:
Dichtungen: PTFE, Handrad: Kunststoff
Temperaturbereich:
-10 bis +120 °C, höhere Temperaturen bei reduzierten Drücken möglich
Eigenschaften
| Werkstoff | Messing |
| Ausführung | Positionierbare Muffe - Zapfen mit Schaft für Messgerätehalter** |
| Messgerätanschluss (Innengewinde) | G 1/2" |
| Druckeingang | G 1/2" (AG) |
| Prüfanschluss | Rechteckflansch 60 x 25 x 10 |
| PN [bar] | 250 |
| Norm | DIN 16271 B |
Weitere Informationen zu MAV12SMZMPMS
| Gewicht | 850 g / Stk. |
| GTIN | 4050571845476 |
| Zollwarennummer | 84818079 |
| RoHS konform | Ja |
Dokumente
- Katalogseite Atlas 9 (Seite 674) (PDF)
- Dokumentation (PDF)
- 3D-CAD-File (Volumenmodell) (Nur für angemeldete Kunden) (STP)
- Datenblatt (Druckansicht)
- Datenblatt (Englisch) (Druckansicht)
*Die Spannmuffe ist mit einem Links- und Rechtsgewinde ausgestattet und erlaubt das freie Positionieren des Messgerätes. Die Funktion ist ähnlich einer flachdichtenden Überwurfmutter. Bei den Messingventilen nach DIN wird die Spannmuffe in Stahl ausgeführt. Der Manometerdichtring muss separat bestellt werden., **Außengewinde mit Zentrierzapfen für Profildichtring
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
