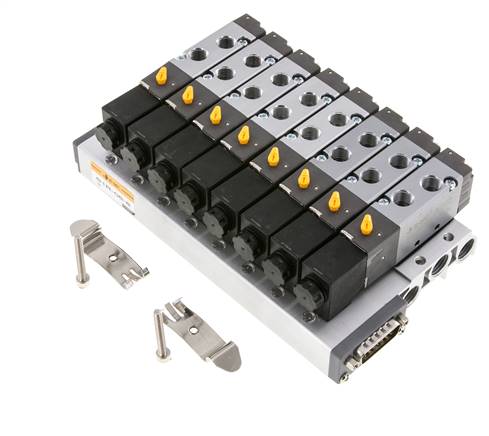

Multipol-Ventilterminal, G1/8", 8 Stationen, 24V DC
Artikelnummer:
S1R-06-8
Artikelbeschreibung
Werkstoffe:
Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid
Temperaturbereich:
-5 bis +60 °C
Betriebsdruck:
1,5 - 8 bar
Medien:
geölte und ungeölte, gefilterte Druckluft
Schaltzeit (bei 5 bar):
<50 ms, max. 5 Schaltspiele / Sek. (5/3-Wege: max. 3 Schaltspiele / Sek.)
Steuerspannungen:
24 V DC
Spannungstoleranz:
± 10 %
Schutzart:
IP 40
Lebensdauer:
min. 40 Mio. Schaltspiele
Ausführung:
mit LED und Schutzbeschaltung
Hinweis:
Die Ventilplätze werden von dem Multipolanschluss her aufsteigend gezählt. Der Pin zur Ansteuerung eines Ventilplatzes entspricht der Nummer des Ventilplatzes.
Vorteile:
•besonders preiswert,
•kompakte Bauform,
•DIN-Schienenbefestigung oder Befestigung mit Schrauben möglich. Ein Adapter für die DIN-Schienenmontage liegt bei,
•LED-Schaltzustandsanzeige und Schutzbeschaltung,
•Ventile können einfach durch andere Ventile im Zubehör getauscht werden
Durchfluss je Ventilstation:
500 l/min (5/3-Wege: 450 l/min)
Leistungsaufnahme:
2,8 W / Station
Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid
Temperaturbereich:
-5 bis +60 °C
Betriebsdruck:
1,5 - 8 bar
Medien:
geölte und ungeölte, gefilterte Druckluft
Schaltzeit (bei 5 bar):
<50 ms, max. 5 Schaltspiele / Sek. (5/3-Wege: max. 3 Schaltspiele / Sek.)
Steuerspannungen:
24 V DC
Spannungstoleranz:
± 10 %
Schutzart:
IP 40
Lebensdauer:
min. 40 Mio. Schaltspiele
Ausführung:
mit LED und Schutzbeschaltung
Hinweis:
Die Ventilplätze werden von dem Multipolanschluss her aufsteigend gezählt. Der Pin zur Ansteuerung eines Ventilplatzes entspricht der Nummer des Ventilplatzes.
Vorteile:
•besonders preiswert,
•kompakte Bauform,
•DIN-Schienenbefestigung oder Befestigung mit Schrauben möglich. Ein Adapter für die DIN-Schienenmontage liegt bei,
•LED-Schaltzustandsanzeige und Schutzbeschaltung,
•Ventile können einfach durch andere Ventile im Zubehör getauscht werden
Durchfluss je Ventilstation:
500 l/min (5/3-Wege: 450 l/min)
Leistungsaufnahme:
2,8 W / Station
Eigenschaften
| Anzahl Stationen [Stk] | 8 |
| aufgebaute Ventile | 5/2-Wege Ventile mit Federrückstellung |
| Ersatzventil - 5/2-Wege mit Federrückstellung (benötigt eine Ventilstation) | RV 5211-06-24V= |
| Ersatzventil - 5/2-Wege Impulsventil (benötigt zwei Ventilstationen) | SR 5212-06-24V= |
| Ersatzventil - 5/3-Wege Mittelstellung geschlossen (benötigt zwei Ventilstationen) | SR 5312-06C-24V= |
| Ersatzventil - 5/3-Wege Mittelstellung entlüftet (benötigt zwei Ventilstationen) | SR 5312-06E-24V= |
| Ersatzventil - 5/3-Wege Mittelstellung belüftet (benötigt zwei Ventilstationen) | SR 5312-06P-24V= |
| Drucktrennung für Unterschiedliche Eingangsdrücke | S1R-DT |
| A [mm] | 49 |
| B [mm] | 29 |
| C [mm] | 54,7 |
| D [mm] | 106 |
| E [mm] | 19 |
| F [mm] | 20 |
| K [mm] | 171 |
| L [mm] | 161 |
| N | 4 |
Weitere Informationen zu S1R-06-8
| Gewicht | 1,4 kg / Stk. |
| GTIN | 4050571895426 |
| Zollwarennummer | 84812090 |
| RoHS konform | Ja |
| Hersteller | EMC |
