Sofort lieferbar

261,55 €

(311,24 € inkl. MwSt.)
Sofort ab Lager lieferbar; bestellen Sie bis 18:00 Uhr und wir versenden noch heute
Technische Daten
Ausführung doppeltwirkend
Kolben Ø [mm] 16
eff. Haltekraft* außen greifend [N] 34
eff. Haltekraft* innen greifend [N] 45
Reparatursätze SHZ 16 REP
A [mm] 30,6
B [mm] 42,5
C [mm] 7,5
D [mm] 15,5
E [mm] 67,3
F [mm] 38
G (+0 / -0,05) [mm] 5
H [mm] 24,5
I [mm] 24
J [mm] 22
K [mm] 15
L [mm] 23,6
M (+0,05 / -0) [mm] 17 (2,0 tief)
O [mm] 7,1
P [mm] 18,5
Q [mm] 13,0
K1 [mm] 11,0
K2 [mm] 6,5
K3 (+0,05 / -0) [mm] 3 (3 tief)
R [mm] 16,0
S [mm] 30,0
U M 3
V (+0 / -0,05) [mm] 8
W [mm] 4
X [mm] 7,0
Y M 4
Y1 [mm] 9,5
Y2 [mm] 5,5
Y3 [mm] 8
Y4 [mm] 3,4
Z M 5
OP (+2 / -0) [mm] 20,8
CL (+0 / -0,7) [mm] 14,8
Betriebsdruck [bar] 1,5 - 7
Weitere Informationen zu SHZ16
Gewicht 130 g / Stk
GTIN 4050571871659
Zollwarennummer 84123100
Hersteller EMC

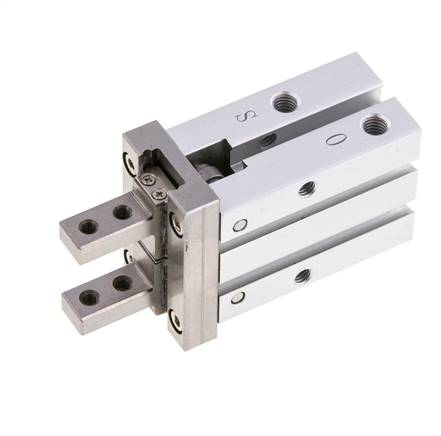

Beschreibung - Parallelgreifer, Kolben 16mm, doppeltwirkend

Werkstoffe:
Körper: Aluminium eloxiert / Stahl verzinkt / Edelstahl, Kolben: Aluminium / Edelstahl mit Magneteinlage, Greiferfinger und Kugelführung: gehärteter rostfreier Edelstahl, Dichtungen: NBR / PUR

Temperaturbereich:
-10°C bis +60°C

Betriebsdruck:
1,5 - 7 bar (einfachwirkend: 3 - 7 bar)

Maximale Arbeitsfrequenz:
180 Zyklen / Minute

Ausführung:
mit Magnetkolben

Zylinderschaltertyp:
F oder D (Zylinderschaltertyp D nicht für Ø 10)

Vorteile:
•ideal für Pick- and Place-Anwendungen, •große Wiederholgenauigkeit (± 0,01 mm), •Führung durch stabile Kugelführung, •passgenauer Wiedereinbau durch stirnseitige Zentrierbohrung und Passungsbohrung, •viele Befestigungsvarianten möglich, •Haupteinbaumaße identisch mit SMC Serie MHZ2

*je Greiferfinger bei 5 bar, in der Hubmitte, bei einem Hebelarm von 20 mm

Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
