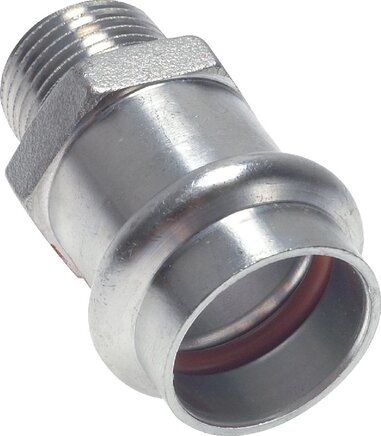

Pressfitting, Übergangsnippel 28mm innen / R 1" AG
Artikelnummer:
PGE 1028 ES
Artikelbeschreibung
Werkstoffe:
Körper: Kupfer / Kupferlegierung, Typ Edelstahl: 1.4404, Dichtungen: FKM (rot)
Temperaturbereich*:
-20 bis +200 °C (je nach Medium), kurzzeitig max. +280 °C
Betriebsdruck:
Typ Kupfer / Kupferlegierung: 16 bar, Vakuum bis -0,8 bar, Typ Edelstahl: Ø 15 - 22: 40 bar, Ø 28 - 35: 25 bar, Ø 42 - 54: 16 bar, alle Durchmesser: technische Gase (z.B. Druckluft, Argon, Stickstoff, Kohlendioxid): 16 bar, Vakuum bis -0,8 bar
Anwendungsbereiche:
Druckluft, neutrale Gase, Kühlwasser, Brauchwasser, Heizungswasser, Heizölanlagen, thermische Solaranlagen mit Glykol oder Glykol-Wassergemisch
Vorteile:
•durch FKM Dichtung auch für ölhaltige Druckluft und Wasser-Glykol-Gemische verwendbar,
•verpressbar mit allen handelsüblichen Pressbacken und -schlingen, die der original Presskontur SA, M und V entsprechen,
•Verwendung mit handelsüblichem Kupferrohr EN 1057 (Typ Kupfer / Kupferlegierung),
•Verwendung mit unserem Edelstahlsystemrohr 1.4404 gefertigt nach DIN EN 10312 (Typ Edelstahl)
Achtung:
Pressfittings aus C-Stahl sind wegen Korrosionsgefahr nicht für Druckluftleitungen geeignet. Wir bieten diese daher nicht an.
Körper: Kupfer / Kupferlegierung, Typ Edelstahl: 1.4404, Dichtungen: FKM (rot)
Temperaturbereich*:
-20 bis +200 °C (je nach Medium), kurzzeitig max. +280 °C
Betriebsdruck:
Typ Kupfer / Kupferlegierung: 16 bar, Vakuum bis -0,8 bar, Typ Edelstahl: Ø 15 - 22: 40 bar, Ø 28 - 35: 25 bar, Ø 42 - 54: 16 bar, alle Durchmesser: technische Gase (z.B. Druckluft, Argon, Stickstoff, Kohlendioxid): 16 bar, Vakuum bis -0,8 bar
Anwendungsbereiche:
Druckluft, neutrale Gase, Kühlwasser, Brauchwasser, Heizungswasser, Heizölanlagen, thermische Solaranlagen mit Glykol oder Glykol-Wassergemisch
Vorteile:
•durch FKM Dichtung auch für ölhaltige Druckluft und Wasser-Glykol-Gemische verwendbar,
•verpressbar mit allen handelsüblichen Pressbacken und -schlingen, die der original Presskontur SA, M und V entsprechen,
•Verwendung mit handelsüblichem Kupferrohr EN 1057 (Typ Kupfer / Kupferlegierung),
•Verwendung mit unserem Edelstahlsystemrohr 1.4404 gefertigt nach DIN EN 10312 (Typ Edelstahl)
Achtung:
Pressfittings aus C-Stahl sind wegen Korrosionsgefahr nicht für Druckluftleitungen geeignet. Wir bieten diese daher nicht an.
Eigenschaften

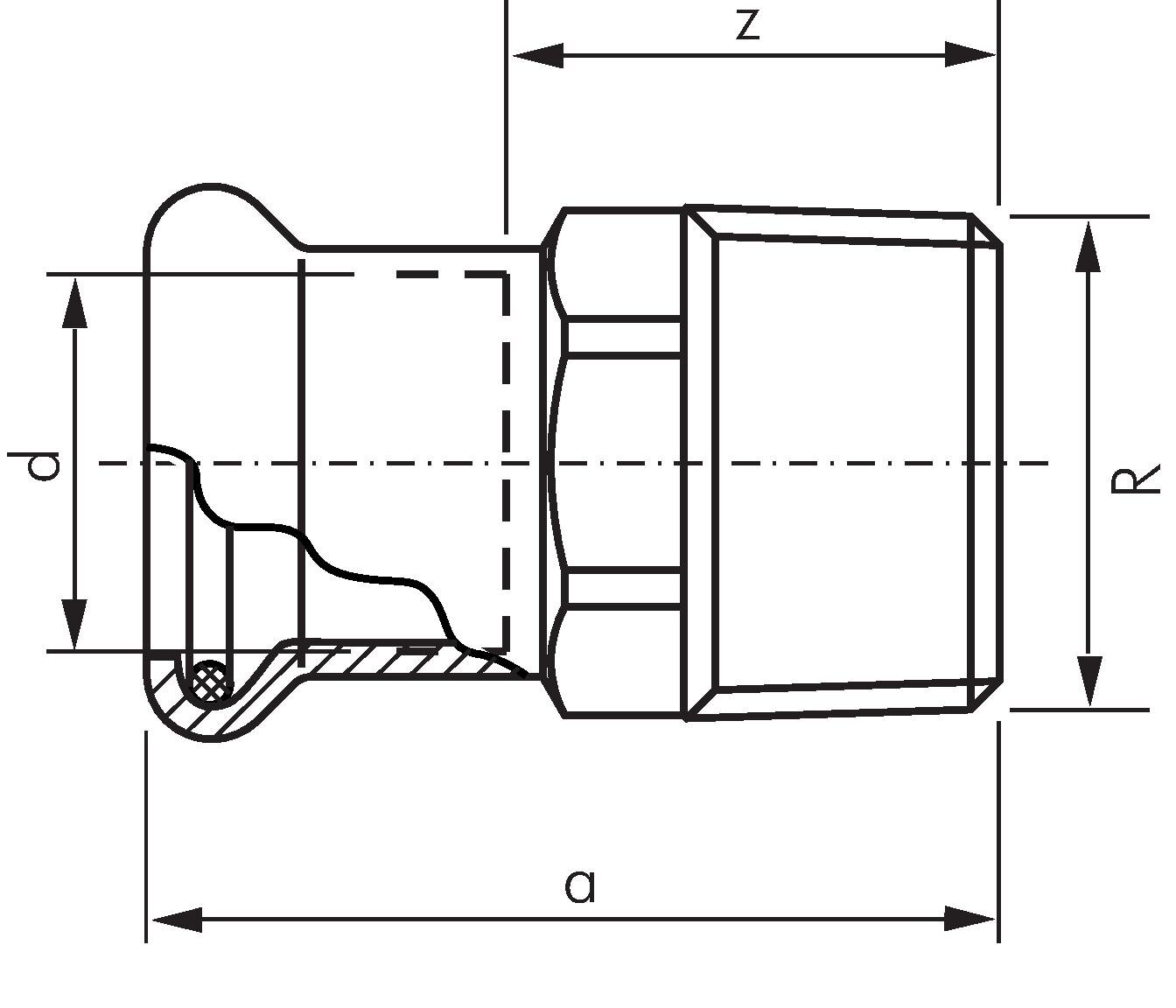

| Werkstoff | 1.4404 |
| Rohrdurchmesser (außen) d [mm] | 28 |
| Gewinde R | R 1" |
| a [mm] | 74 |
| z [mm] | 45 |
Weitere Informationen zu PGE1028ES
| Gewicht | 145 g / Stk. |
| GTIN | 4050571546519 |
| Zollwarennummer | 73072980 |
| RoHS konform | Ja |
Dokumente
- Katalogseite Atlas 9 (Seite 130) (PDF)
- 3D-CAD-File (Volumenmodell) (Nur für angemeldete Kunden) (STP)
- Datenblatt (Druckansicht)
- Datenblatt (Englisch) (Druckansicht)
*aufgrund der Vielzahl von Anwendungsmöglichkeiten, nachstehend Auszug der max. Temperaturwerte:
Druckluft, Heizöl, Wasser (ohne Zusätze): -20°C bis max. +120°C
Glykol-Wassergemisch, Glykol: -20°C bis max. +200°C (kurzzeitig bis max. +280°C)
Druckluft, Heizöl, Wasser (ohne Zusätze): -20°C bis max. +120°C
Glykol-Wassergemisch, Glykol: -20°C bis max. +200°C (kurzzeitig bis max. +280°C)
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
