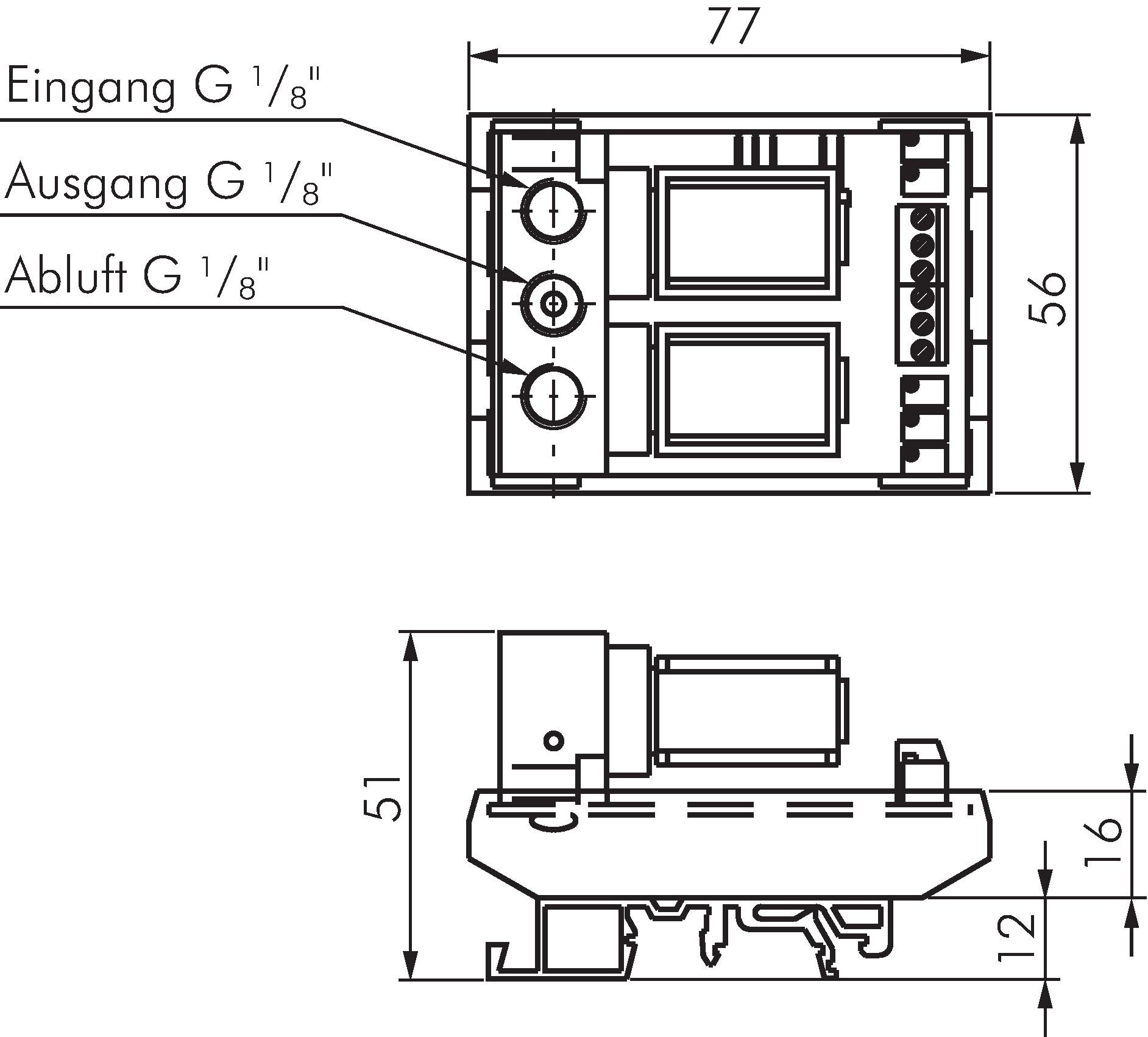

Proportionaldruckregler G 1/8",0 - 4 bar,4 - 20 mA, für DIN-Schiene
Artikelnummer:
DRPD 18-4-E20
Artikelbeschreibung
Ausführung:
Der Proportionaldruckregler regelt den Druck auf der Sekundärseite proportional zu einem elektrischen Eingangssignal (0 - 10 V oder 4 - 20 mA).
Tipp:
Für größere Durchflusswerte, erhöhte Temperaturen, aggressive Umgebungen und Ähnliches, kann der Proportionaldruckregler auch als Pilotregler für einen ferngesteuerten Druckregler (Booster) Typ DRi (für Standardanwendungen) oder FDRi 03 (für Präzisionsregelungen und große Entlüftungsleistungen) verwendet werden.
Medien:
feingefilterte Druckluft (3 µm) & neutrale Gase, ungeölt
Temperaturbereich:
-10 bis +60 °C
Spannungsversorgung:
15 - 24 V (DC)
Stromaufnahme:
max. 325 mA (DIN-Schienen-Montage: max. 250 mA)
Schutzart:
IP 65 (DIN-Schienen-Montage: IP 00)
Elektrischer Anschluss:
M 12-Stecker (A-codiert, 4-polig) (DIN-Schienen-Montage: Schraubklemmen)
Linearität:
± 0,2 % vom Endwert
Wiederholgenauigkeit:
± 0,2 % vom Endwert
Hysterese:
1 % vom Endwert
Genauigkeit:
± 0,5 % vom Endwert
Ausgangssignal (Monitor):
0 - 10 V
Der Proportionaldruckregler regelt den Druck auf der Sekundärseite proportional zu einem elektrischen Eingangssignal (0 - 10 V oder 4 - 20 mA).
Tipp:
Für größere Durchflusswerte, erhöhte Temperaturen, aggressive Umgebungen und Ähnliches, kann der Proportionaldruckregler auch als Pilotregler für einen ferngesteuerten Druckregler (Booster) Typ DRi (für Standardanwendungen) oder FDRi 03 (für Präzisionsregelungen und große Entlüftungsleistungen) verwendet werden.
Medien:
feingefilterte Druckluft (3 µm) & neutrale Gase, ungeölt
Temperaturbereich:
-10 bis +60 °C
Spannungsversorgung:
15 - 24 V (DC)
Stromaufnahme:
max. 325 mA (DIN-Schienen-Montage: max. 250 mA)
Schutzart:
IP 65 (DIN-Schienen-Montage: IP 00)
Elektrischer Anschluss:
M 12-Stecker (A-codiert, 4-polig) (DIN-Schienen-Montage: Schraubklemmen)
Linearität:
± 0,2 % vom Endwert
Wiederholgenauigkeit:
± 0,2 % vom Endwert
Hysterese:
1 % vom Endwert
Genauigkeit:
± 0,5 % vom Endwert
Ausgangssignal (Monitor):
0 - 10 V
Eigenschaften
| Eingangssignal | 4 - 20 mA |
| Bauform | für DIN-Schiene |
| Gewinde | G 1/8" |
| Druckregelbereich [bar] | 0 - 4 |
| Durchfluss [l/min] | 35 |
| Entlüftung [l/min] | 35 |
| Eingangsdruck (mindestens Einstelldruck) [bar] | 0 - 11,4 |
Weitere Informationen zu DRPD18-4-E20
| Gewicht | 260 g / Stk. |
| GTIN | 4050571271787 |
| Zollwarennummer | 90328100 |
Dokumente
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
