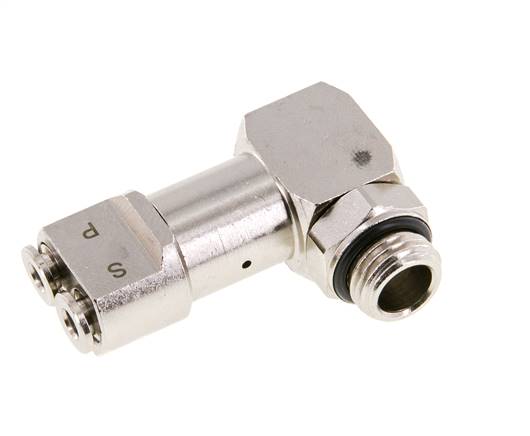

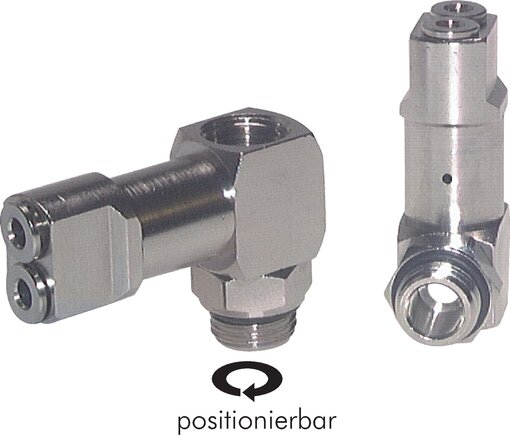

Signalverschraubung G 1/4", Steckanschluss (pneumatischer Signalausgang)
Artikelnummer:
PPM 14
Artikelbeschreibung
Werkstoffe:
Körper: Messing, Messing vernickelt, Kunststoff, Dichtungen: NBR
Schaltzeit:
3 ms
Elektrische Anschlusswerte (Typ PPE):
max. 2 A, 0 - 48 V DC, 0 - 250 V AC
Leistungsaufnahme (Typ PPE):
Gleichstrom: 5 W, Wechselstrom: 10 VA
Schutzart (Typ PPE):
IP 40
Funktion:

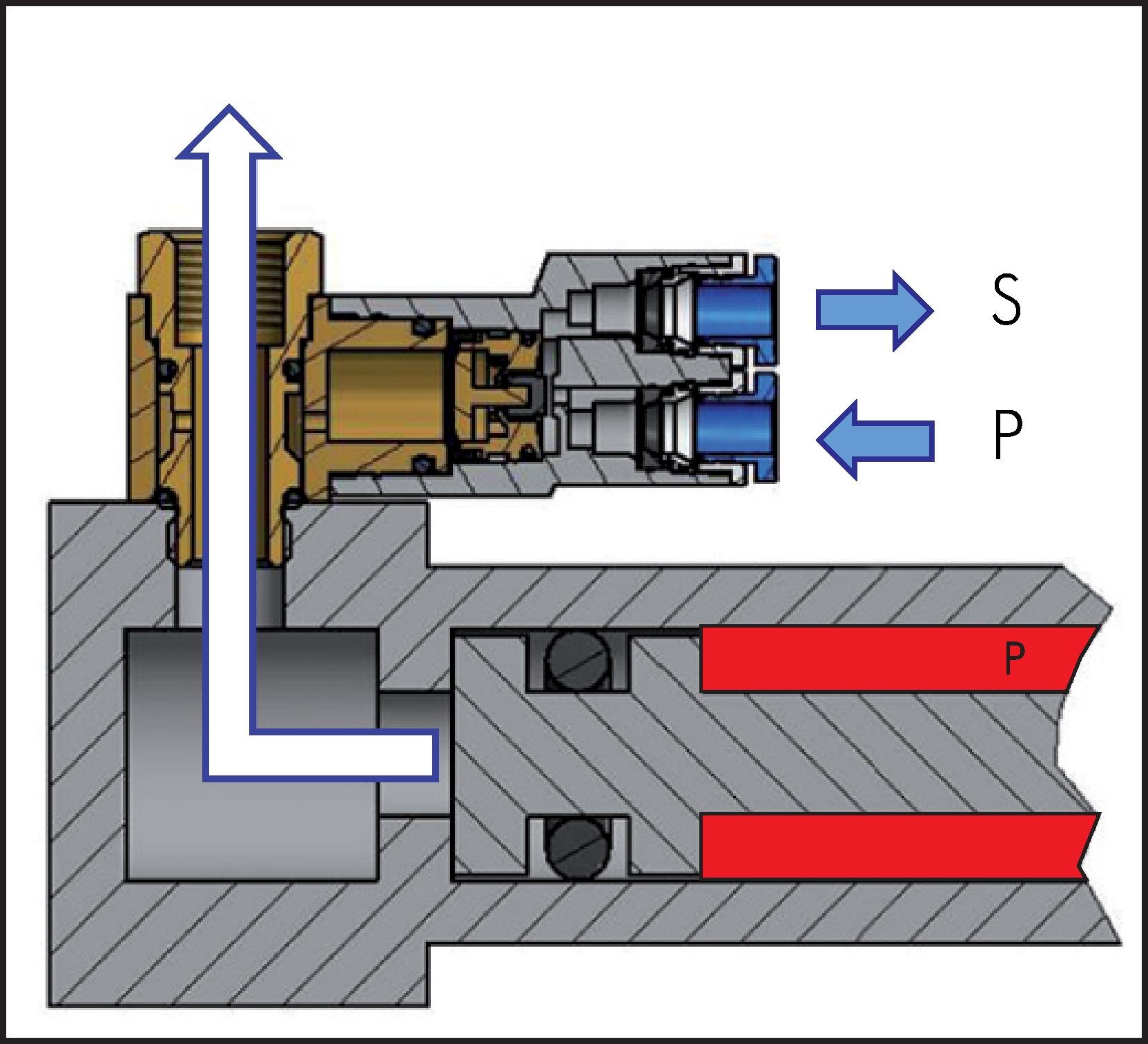

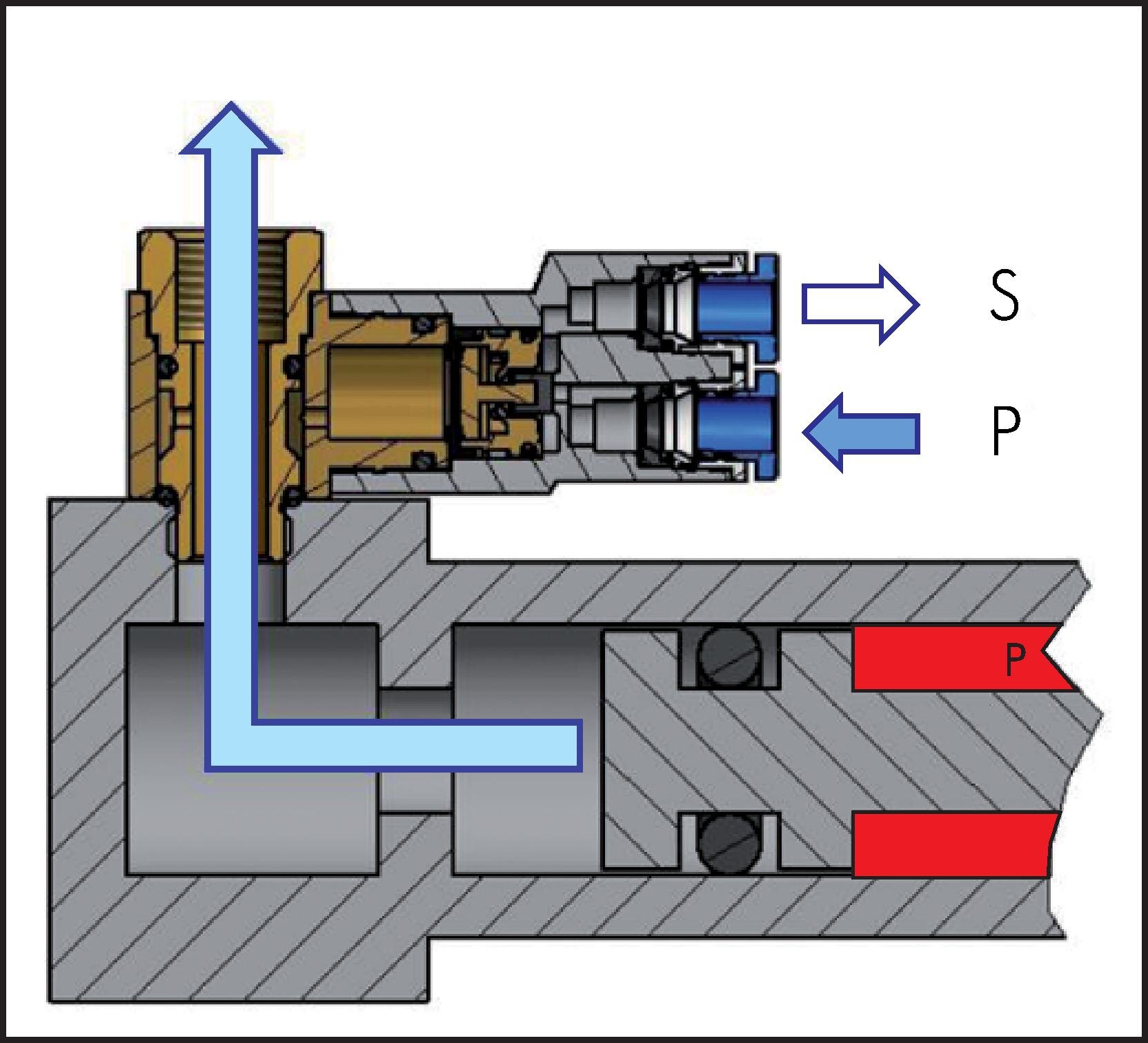

Eine Signalverschraubung übernimmt die Funktion eines Endschalters (pneumatisches oder elektrisches Signal). Die Verschraubung wird in die Eingangsbohrung eines Zylinders geschraubt und tastet den Arbeitsdruck des Zylinders ab. Steht kein Druck mehr an der Verschraubung an, so schaltet die Verschraubung von (P) 1 nach (S) 5 durch.
Achtung:
Signalverschraubungen erkennen das Erreichen der Endlage nur durch einen Druckabfall. Dieser Druckabfall kann aber auch entstehen, wenn der Zylinder in seinem Verfahrweg blockiert wird. Besteht Gefahr einer solchen Blockade, empfehlen wir die Verwendung von pneumatischen Zylinderschaltern, die direkt auf das magnetische Feld eines Magnetkolbens reagieren.
Vorteile:
•rein pneumatische Steuerung, keine elektrische Energie notwendig,
•einfache Installation,
•kompakte Bauform
Körper: Messing, Messing vernickelt, Kunststoff, Dichtungen: NBR
Schaltzeit:
3 ms
Elektrische Anschlusswerte (Typ PPE):
max. 2 A, 0 - 48 V DC, 0 - 250 V AC
Leistungsaufnahme (Typ PPE):
Gleichstrom: 5 W, Wechselstrom: 10 VA
Schutzart (Typ PPE):
IP 40
Funktion:
Eine Signalverschraubung übernimmt die Funktion eines Endschalters (pneumatisches oder elektrisches Signal). Die Verschraubung wird in die Eingangsbohrung eines Zylinders geschraubt und tastet den Arbeitsdruck des Zylinders ab. Steht kein Druck mehr an der Verschraubung an, so schaltet die Verschraubung von (P) 1 nach (S) 5 durch.
Achtung:
Signalverschraubungen erkennen das Erreichen der Endlage nur durch einen Druckabfall. Dieser Druckabfall kann aber auch entstehen, wenn der Zylinder in seinem Verfahrweg blockiert wird. Besteht Gefahr einer solchen Blockade, empfehlen wir die Verwendung von pneumatischen Zylinderschaltern, die direkt auf das magnetische Feld eines Magnetkolbens reagieren.
Vorteile:
•rein pneumatische Steuerung, keine elektrische Energie notwendig,
•einfache Installation,
•kompakte Bauform
Eigenschaften
| Ausführung Signalanschluss | Steckanschluss (pneumatischer Signalausgang) |
| Außengewinde | G 1/4" |
| Innengewinde | G 1/4" |
| Signalanschluss (Schlauch Ø außen) [mm] | 4 |
| Temperaturbereich [°C] | -20 bis +80 |
| Betriebsdruck [bar] | 3 - 10 |
| Ansprechdruck [bar] | 0,3 |
Weitere Informationen zu PPM14
| Gewicht | 80 g / Stk. |
| GTIN | 4050571550004 |
| Zollwarennummer | 84812090 |
| RoHS konform | Ja |
YouTube Videos:
Dokumente
- Katalogseite Atlas 9 (Seite 789) (PDF)
- Dokumentation (PDF)
- 3D-CAD-File (Volumenmodell) (Nur für angemeldete Kunden) (STP)
- Datenblatt (Druckansicht)
- Datenblatt (Englisch) (Druckansicht)
