Stoppverschraubung G 1/8"-G 1/8", ohne Handnotbetätigung IQS-MSV
Artikelnummer:
STOP 18 MSV
Artikelbeschreibung
Werkstoffe:
Körper und Lösering: Messing vernickelt, Dichtungen: NBR, Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)
Temperaturbereich:
-20 bis +80 °C
Betriebsdruck:
0,5 - 10 bar
Medien:
geölte und ungeölte, gefilterte Druckluft, neutrale und ungefährliche Gase
Funktion:

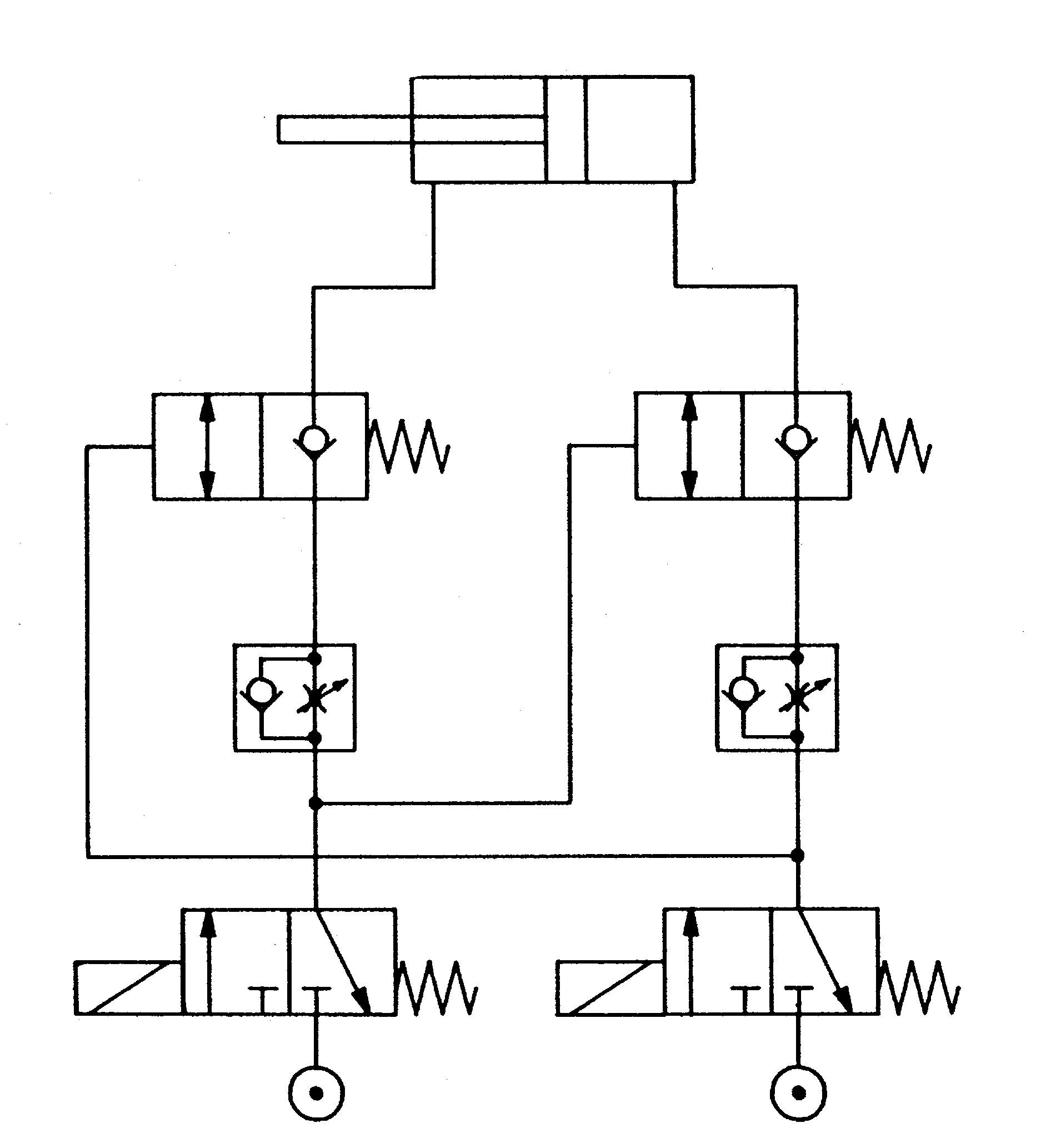

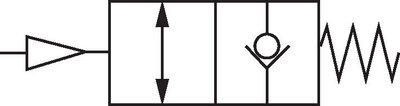

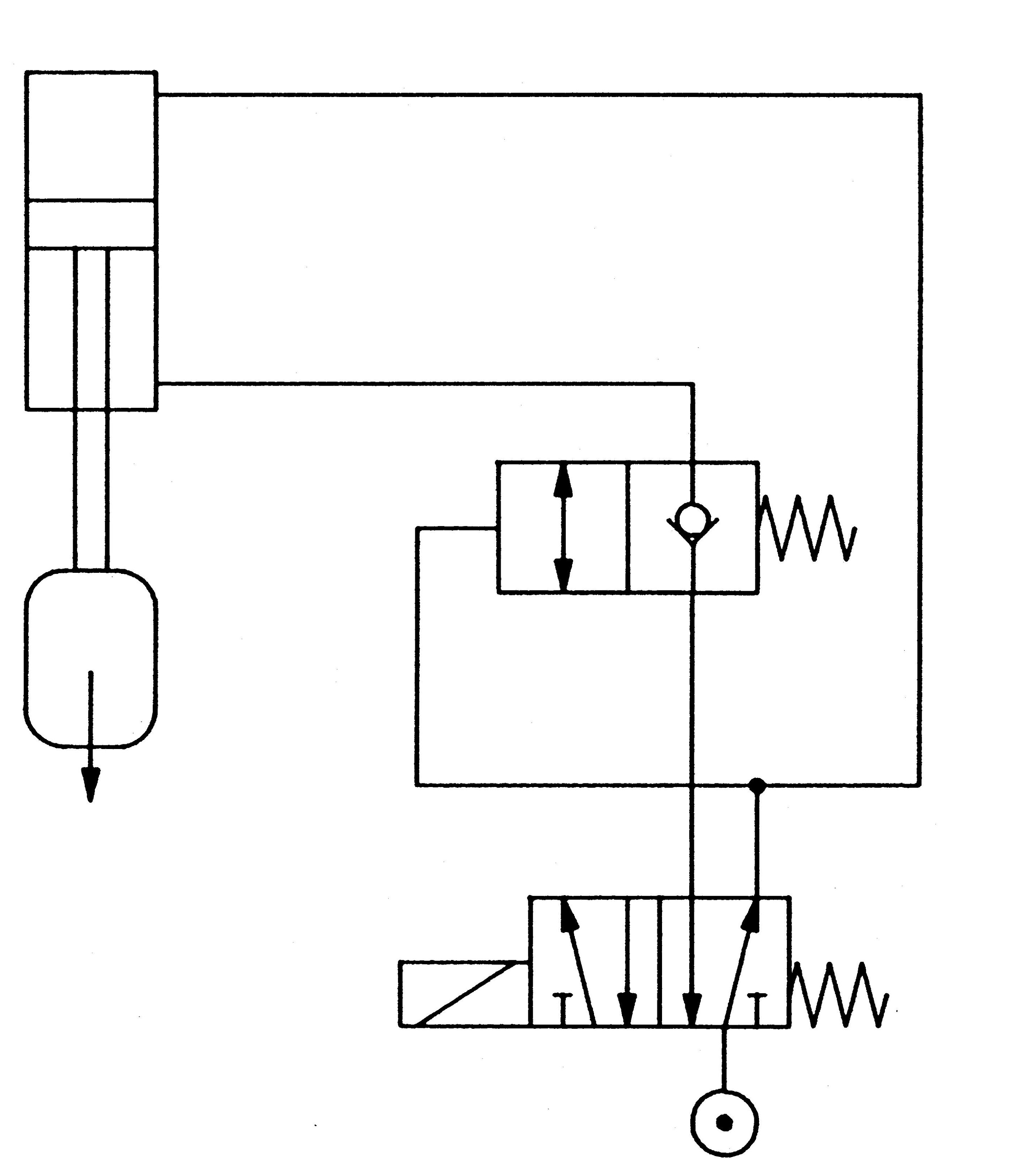

Die Rückschlagfunktion kann für einen kurzzeitigen Zwischenstopp eines Antriebs eingesetzt werden. Liegt an dem Betätigungsanschluss ein Steuersignal an, ist der Durchfluss zwischen Ringstück und Außengewinde in beiden Richtungen möglich. Liegt kein Steuersignal an, sperrt das Ventil den Durchfluss vom Außengewinde zum Ringstück (Entlüftung des Antriebs), sodass dieser kurzzeitig stoppt. Der Durchfluss vom Ringstück zum Außengewinde (zum Antrieb hin) wird durch das Steuersignal nicht beeinflusst.
Körper und Lösering: Messing vernickelt, Dichtungen: NBR, Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)
Temperaturbereich:
-20 bis +80 °C
Betriebsdruck:
0,5 - 10 bar
Medien:
geölte und ungeölte, gefilterte Druckluft, neutrale und ungefährliche Gase
Funktion:
Die Rückschlagfunktion kann für einen kurzzeitigen Zwischenstopp eines Antriebs eingesetzt werden. Liegt an dem Betätigungsanschluss ein Steuersignal an, ist der Durchfluss zwischen Ringstück und Außengewinde in beiden Richtungen möglich. Liegt kein Steuersignal an, sperrt das Ventil den Durchfluss vom Außengewinde zum Ringstück (Entlüftung des Antriebs), sodass dieser kurzzeitig stoppt. Der Durchfluss vom Ringstück zum Außengewinde (zum Antrieb hin) wird durch das Steuersignal nicht beeinflusst.
Eigenschaften
| Ringstück Ausführung | Innengewinde |
| Ausführung | ohne Handnotbetätigung |
| G1 Einschraubgewinde | G 1/8" |
| G2 (Betätigung) | M 5 |
| Ringstück Innengewinde D | G 1/8" |
Weitere Informationen zu STOP18MSV
| Gewicht | 39 g / Stk. |
| GTIN | 4050571863869 |
| Zollwarennummer | 84818099 |
| RoHS konform | Ja |
YouTube Videos:
Dokumente
- Katalogseite Atlas 9 (Seite 81) (PDF)
- 3D-CAD-File (Volumenmodell) (Nur für angemeldete Kunden) (STP)
- Datenblatt (Druckansicht)
- Datenblatt (Englisch) (Druckansicht)
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
