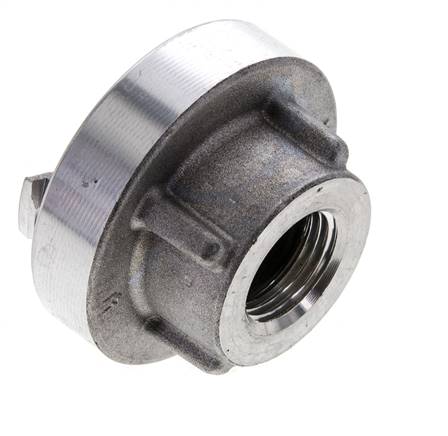

Storz-Kupplung G 1/2"(IG), 25-D, Aluminium (geschmiedet)
Artikelnummer:
STKGI 31/12 A
Artikelbeschreibung
Werkstoffe:
Dichtung: NBR (Edelstahl: FKM)
Temperaturbereich:
-40°C bis max. +110°C (Edelstahl: -15°C bis max. +200°C)
Betriebsdruck:
max. 16 bar
Einsatzbereich:
Industrie, Feuerwehr, Raffinerien, Landwirtschaft, Bauindustrie, Schifffahrt, Militär und Katastrophenschutz
Abmessungen zur Baugrößenbestimmung von Storzkupplungen DIN Größen
Knaggenabstand 31 mm = Storz Größe 25-D, Knaggenabstand 66 mm = Storz Größe 52-C, Knaggenabstand 89 mm = Storz Größe 75-B, Knaggenabstand 133 mm = Storz Größe 110-A
Vorteile:
•einfache Zuordnung von Schlauchende und Anschluss,
•schnelles Verbinden und Lösen durch eine 120°-Drehung,
•Alle Kupplungen mit gleichem Knaggenabstand sind untereinander kompatibel. Es gilt: gleicher Knaggenabstand, gleiche Nenngröße,
•großes Einsatzspektrum durch die Verwendung anwendungsspezifischer Schläuche,
•Aluminium geschmiedet - keine Bruchgefahr wie z.B. bei gegossenen Kupplungen aus Aluminium,
•Messing - Körper besteht aus DVGW/KTW konformer Legierung.
Werkstoffe:
Dichtung im Innnengewinde: NBR (Typ 1.4581: PTFE)
Optional:
schwenkbarer Gewindestutzen -DR, mit Verriegelung -VER
Dichtung: NBR (Edelstahl: FKM)
Temperaturbereich:
-40°C bis max. +110°C (Edelstahl: -15°C bis max. +200°C)
Betriebsdruck:
max. 16 bar
Einsatzbereich:
Industrie, Feuerwehr, Raffinerien, Landwirtschaft, Bauindustrie, Schifffahrt, Militär und Katastrophenschutz
Abmessungen zur Baugrößenbestimmung von Storzkupplungen DIN Größen
Knaggenabstand 31 mm = Storz Größe 25-D, Knaggenabstand 66 mm = Storz Größe 52-C, Knaggenabstand 89 mm = Storz Größe 75-B, Knaggenabstand 133 mm = Storz Größe 110-A
Vorteile:
•einfache Zuordnung von Schlauchende und Anschluss,
•schnelles Verbinden und Lösen durch eine 120°-Drehung,
•Alle Kupplungen mit gleichem Knaggenabstand sind untereinander kompatibel. Es gilt: gleicher Knaggenabstand, gleiche Nenngröße,
•großes Einsatzspektrum durch die Verwendung anwendungsspezifischer Schläuche,
•Aluminium geschmiedet - keine Bruchgefahr wie z.B. bei gegossenen Kupplungen aus Aluminium,
•Messing - Körper besteht aus DVGW/KTW konformer Legierung.
Werkstoffe:
Dichtung im Innnengewinde: NBR (Typ 1.4581: PTFE)
Optional:
schwenkbarer Gewindestutzen -DR, mit Verriegelung -VER
Eigenschaften
| Werkstoff | Aluminium (geschmiedet) |
| Storz-Größe | 25-D |
| Gewinde | G 1/2" |
| Ausführung | Standard |
| Knaggenabstand [mm] | 31 |
| Temperaturbereich [°C] | -40 bis +110 |
Weitere Informationen zu STKGI31/12A
| Gewicht | 85 g / Stk. |
| GTIN | 4050571158613 |
| Zollwarennummer | 76169990 |
| RoHS konform | Ja |
Dokumente
- Katalogseite Atlas 9 (Seite 345a) (PDF)
- Datenblatt (Druckansicht)
- Datenblatt (Englisch) (Druckansicht)
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
