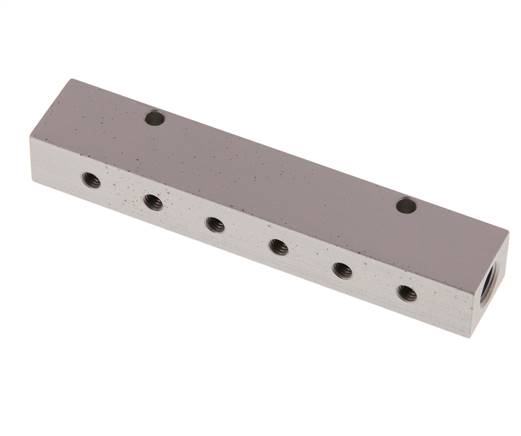

Verteilerleiste 2x G 1/8"-12x M 5, Aluminium eloxiert
Artikelnummer:
RLD6 18M5 A
Eigenschaften
| Werkstoff | Aluminium eloxiert |
| Ausführung | 2x 6 Abgänge |
| Gewinde Eingang | 2x G 1/8" |
| Gewinde Abgang | 12x M 5 |
| L [mm] | 105 |
| A [mm] | 20 |
| B [mm] | 15 |
| C [mm] | 15 |
| D [mm] | 15 |
| E [mm] | 22,5 |
| F [mm] | 4,2 |
| G1 [mm] | 3,5 |
| G2 [mm] | 3,5 |
Weitere Informationen zu RLD618M5A
| Gewicht | 70 g / Stk. |
| GTIN | 4050571589820 |
| Zollwarennummer | 76169990 |
Dokumente
- Katalogseite Atlas 9 (Seite 250) (PDF)
- 3D-CAD-File (Volumenmodell) (Nur für angemeldete Kunden) (STP)
- Datenblatt (Druckansicht)
- Datenblatt (Englisch) (Druckansicht)
*Befestigungsbohrungen gegenüberliegend angeordnet
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
