Z (3 Achsen)-Drehverschraubung R 3/8"(AG)-Rp 3/8"(IG)

DREHZ 38

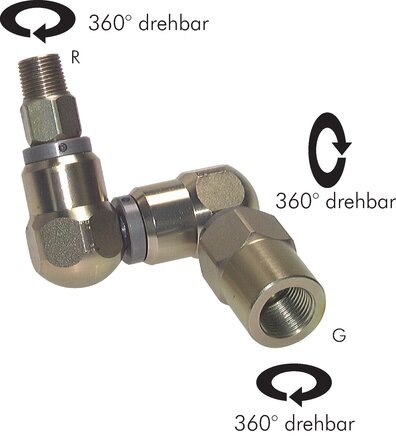

Exemplarische Darstellung: Z-Drehverschraubung (3 Achsen), Stahl verzinkt
392,25€ inkl. MwSt.
Stk.
{{ $t('shop.display.artikel.hinweis_alternative') }}
{{ $t('shop.display.artikel.beschreibung_headline') }}
Verwendung:
Einsatz zwischen einem Festpunkt und einer Schlauchleitung an drehenden oder schwenkenden Maschinenbauteilen oder Kränen. Für Schwenkbewegungen bis max. 20 U/min., keine ununterbrochene Drehbewegung.

Werkstoffe:
Körper: Stahl verzinkt, Dichtungen: NBR

Medien:
Hydrauliköl oder geölte Druckluft

Temperaturbereich:
-20°C bis +90°C

Verwendung:
Z-Drehgelenke werden zwischen einem Festpunkt und einer Schlauchleitung an drehenden und schwenkenden Maschinenbauteilen eingesetzt. Z-Gelenke drehen um drei Achsen.
{{ $t('shop.display.artikel.eigenschaften_headline') }}
Ausführung Z (3 Achsen)
Einschraubgewinde R R 3/8"
Aufnahmegewinde G Rp 3/8"
DN [mm] 7,5
Dichtungswerkstoff NBR
DREHZ38
{{ $t('shop.all.gewicht') }} 750 g / Stk.
{{ $t('shop.all.gtin') }} 4050571268923
{{ $t('shop.display.artikel.zollwarennummer') }} 73079910
{{ $t('shop.all.dokumente') }}
    Katalogseite Atlas 9 (Seite 267) atlas9_seiten/267.pdf
    Dokumentation doku/dreh.pdf
    3D-CAD-File (Volumenmodell) protected/cad/3d/72783/drehz38142699.stp
    Der Vorteil von Dreh- und Schwenkverschraubungen für Druckluft, Wasser und Öl!
