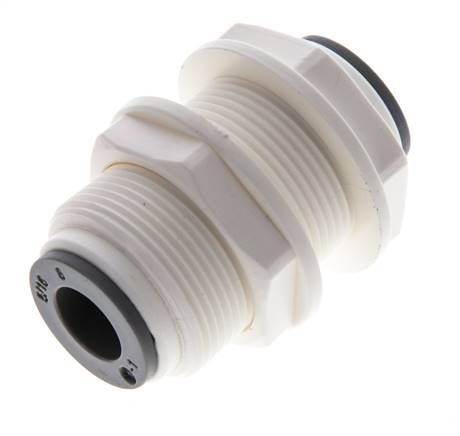

Schotstekkeraansluiting 5/16" (7,94 mm)-5/16" (7,94 mm), IQS-LE (EPDM-afdichting)
Artikelnummer:
IQSS 5/16 LE
Artikelbeschrijving
Materialen
Lichaam en losmaakring: POM (FDA 21 CFR 177.2470, NSF/ANSI 51 & 61), bevestigingsklauw: Roestvrijstaal, dichting: EPDM (FDA 21 CFR 177.2600), smeerstof: Siliconevet (NSF / ANSI 51 & 61)
Temperatuurbereik:
0 tot +65 °C
Bedrijfsdruk:
-0,95 tot 16 bar (Ø 3/8", 1/2", 10 mm & 12 mm: max. 11 bar)*
Media:
olievrije perslucht, water, vloeibare levensmiddelen, ongevaarlijke gassen en vloeistoffen (geen minerale oliën), milde chemicaliën
Goedkeuringen:
Materialen overeenkomstig FDA & NSF/ANSI
Voordelen:
• beschikbaar voor metrische en imperiale slangen, G-schroefdraad,
• R-schroefdraad en NPT-schroefdraad beschikbaar,
• compatibel met tal van andere fabrikanten
Lichaam en losmaakring: POM (FDA 21 CFR 177.2470, NSF/ANSI 51 & 61), bevestigingsklauw: Roestvrijstaal, dichting: EPDM (FDA 21 CFR 177.2600), smeerstof: Siliconevet (NSF / ANSI 51 & 61)
Temperatuurbereik:
0 tot +65 °C
Bedrijfsdruk:
-0,95 tot 16 bar (Ø 3/8", 1/2", 10 mm & 12 mm: max. 11 bar)*
Media:
olievrije perslucht, water, vloeibare levensmiddelen, ongevaarlijke gassen en vloeistoffen (geen minerale oliën), milde chemicaliën
Goedkeuringen:
Materialen overeenkomstig FDA & NSF/ANSI
Voordelen:
• beschikbaar voor metrische en imperiale slangen, G-schroefdraad,
• R-schroefdraad en NPT-schroefdraad beschikbaar,
• compatibel met tal van andere fabrikanten
Eigenschappen
| D [mm] | 5/16" (7,94 mm) |
| D1 [mm] | 5/16" (7,94 mm) |
| A | M 20x1 |
| Emax [mm] | 15,1 |
| Bedrijfsdruk [bar] | -0,95 tot 16 |
Meer informatie over IQSS5/16LE
| Gewicht | 13 g / Stk |
| GTIN | 4050571921897 |
| Nummer douanegoederen | 39174000 |
| Conform RoHS | Ja |
| Fabrikant | Sang-A |
Documenten
- Cataloguspagina Atlas 9 (pagina 86) (PDF)
- Documentatie: Beslissingshulpmiddel voor de selectie van IQS-steekaansluitingen en passende slangen (PDF)
- Documentatie: Stellingname FDA-NSF (PDF)
- 3D-CAD-file (volumemodel) (Alleen voor aangemelde klanten) (STP)
- Gegevensblad (Afdrukvoorbeeld)
- Gegevensblad (Engels) (Afdrukvoorbeeld)
*Bij temperaturen >20°C, bedrijfsdruk met deze correctiefactoren berekenen: 30°C: 0,88 - 40°C: 0,77 - 50°C: 0,69 - 65°C: 0,63, voorbeeld: 50°C, bedrijfsdruk = 16 bar * 0,69 = 11 bar
Alle opgaven zijn bedoeld als niet-bindende richtwaarden! Voor niet schriftelijk bevestigde gegevensselectie zijn wij niet aansprakelijk. Drukgegevens hebben, voor zover niet anders vermeld, betrekking op vloeistoffen uit groep II bij +20 °C.
