Schotaansluitingen (ook reducerend), LE (Inch)

Beschrijving

Materialen
Lichaam en ontgrendelring: POM (FDA-gecertificeerd), borgklauw: Roestvrij staal, afdichtingen: EPDM (FDA-gecertificeerd)

Temperatuurbereik:
0°C bis +65°C

Bedrijfsdruk:
-0,95 tot 16 bar (Ø 3/8", 1/2", 10 mm & 12 mm: max. 11 bar)*

Media:
olievrije perslucht, water, vloeibare levensmiddelen, ongevaarlijke gassen en vloeistoffen (geen minerale oliën), milde chemicaliën

Goedkeuringen:
NSF / ANSI 61, materialen conform FDA

Voordelen:
• beschikbaar voor metrische en imperiale slangen, G-schroefdraad, • R-schroefdraad en NPT-schroefdraad beschikbaar, • compatibel met tal van andere fabrikanten

*Bij temperaturen >20°C, bedrijfsdruk met deze correctiefactoren berekenen: 30°C: 0,88 - 40°C: 0,77 - 50°C: 0,69 - 65°C: 0,63, voorbeeld: 50°C, bedrijfsdruk = 16 bar * 0,69 = 11 bar

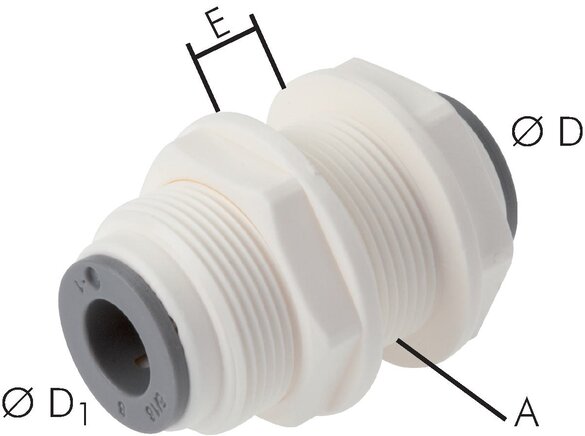

Vind het geschikte artikel

D
D1
A
Emax [mm]
Bedrijfsdruk [bar]

Schotaansluitingen (ook reducerend), LE (Inch): 6 van 6 artikelen

Schotstekkeraansluiting 5/32" (3,97 mm)-5/32" (3,97 mm), IQS-LE (EPDM-afdichting)
  • D

    5/32" (3,97 mm)

  • D1

    5/32" (3,97 mm)

  • A

    M 16x1

  • Emax [mm]

    14,2

  • Bedrijfsdruk [bar]

    -0,95 tot 16

Direct leverbaar

2,04 €

Schotstekkeraansluiting 3/16" (4,76 mm)-3/16" (4,76 mm), IQS-LE (EPDM-afdichting)
  • D

    3/16" (4,76 mm)

  • D1

    3/16" (4,76 mm)

  • A

    M 16x1

  • Emax [mm]

    14,2

  • Bedrijfsdruk [bar]

    -0,95 tot 16

Direct leverbaar

2,23 €

Schotstekkeraansluiting 1/4" (6,35 mm)-1/4" (6,35 mm), IQS-LE (EPDM-afdichting)
  • D

    1/4" (6,35 mm)

  • D1

    1/4" (6,35 mm)

  • A

    M 16x1

  • Emax [mm]

    14,2

  • Bedrijfsdruk [bar]

    -0,95 tot 16

Direct leverbaar

1,75 €

Schotstekkeraansluiting 5/16" (7,94 mm)-5/16" (7,94 mm), IQS-LE (EPDM-afdichting)
  • D

    5/16" (7,94 mm)

  • D1

    5/16" (7,94 mm)

  • A

    M 20x1

  • Emax [mm]

    15,1

  • Bedrijfsdruk [bar]

    -0,95 tot 16

Direct leverbaar

2,33 €

Schotstekkeraansluiting 3/8" (9,52 mm)-1/4" (6,35 mm), IQS-LE (EPDM-afdichting)
  • D

    3/8" (9,52 mm)

  • D1

    1/4" (6,35 mm)

  • A

    M 20x1

  • Emax [mm]

    15,1

  • Bedrijfsdruk [bar]

    -0,95 tot 11

Direct leverbaar

2,33 €

Schotstekkeraansluiting 3/8" (9,52 mm)-3/8" (9,52 mm), IQS-LE (EPDM-afdichting)
  • D

    3/8" (9,52 mm)

  • D1

    3/8" (9,52 mm)

  • A

    M 20x1

  • Emax [mm]

    15,1

  • Bedrijfsdruk [bar]

    -0,95 tot 11

Direct leverbaar

2,62 €

Alle opgaven zijn bedoeld als niet-bindende richtwaarden! Voor niet schriftelijk bevestigde gegevensselectie zijn wij niet aansprakelijk. Drukgegevens hebben, voor zover niet anders vermeld, betrekking op vloeistoffen uit groep II bij +20 °C.
