Druckregler – Standard vs. Präzision!

Druckregler haben in der Industrie eine wichtige Aufgabe. Denn ungeregelte Druckluft erzeugt Qualitätsschwankungen, insbesondere bei Regel- und Messeinrichtungen und führt zu fehlerhaften Ergebnissen. Ein zu hoher Druck beispielsweise ist unwirtschafltich und verschleißt die angeschlossenen Geräte extrem schnell. Ein zu niedriger wiederum Druck bringt nicht die gewünschte Leistung in Form von Kraft oder Geschwindigkeit. Um das zu vermeiden, werden Druckregler verbaut, mit denen man das entsprechende Druckniveau einstellen kann. Wie Druckregler funktionieren und was der Unterschied zwischen einem Präzisions- und einem Standard-Druckregler ist, erklärt Ihnen unser Experte im folgenden Video!

Wie arbeitet ein Druckregler?

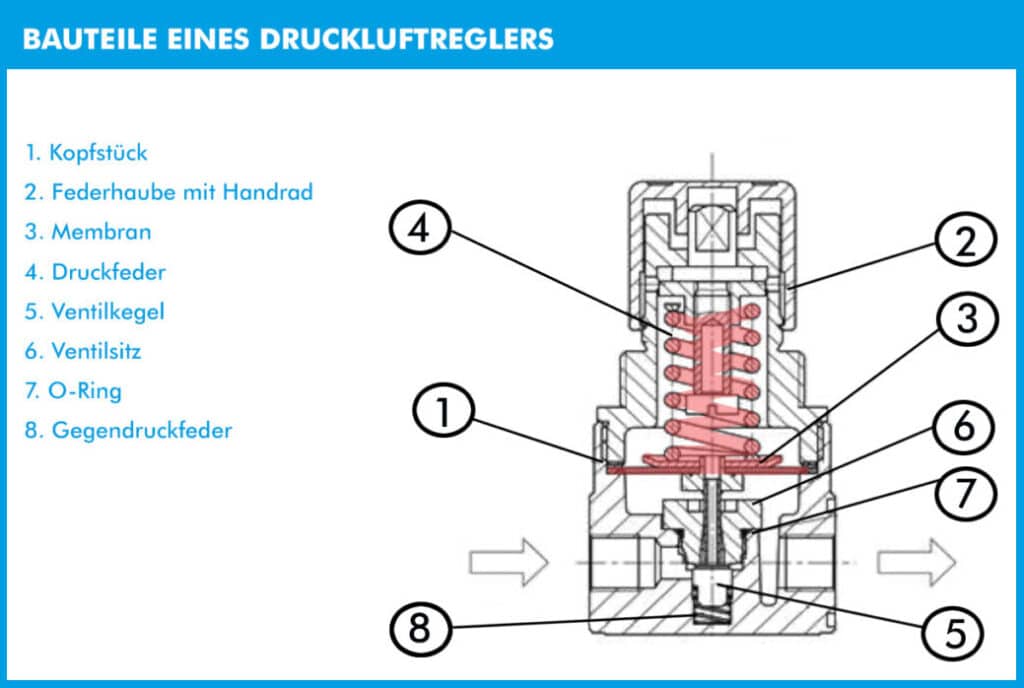

Vom Eingang des Druckreglers strömt die Druckluft mit dem Eingangsdruck (Primärdruck) zum Ventilsitz. Dort wird die Druckluft beim Durchströmen des Ventils auf den gewünschten Ausgangsdruck (Sekundärdruck) geregelt und gelangt dann zur Ausgangsbohrung. Der gewünschte Ausgangsdruck wird durch Drehen der Einstellschraube /Spindel eingestellt. Die Einstellschraube wirkt auf eine Feder welche eine Kraft auf die Oberseite der Regelmembrane ausübt. Die untere Seite der Membrane wird mit dem Sekundärdruck beaufschlagt. Entsprechend dem Kräfteausgleich der Feder und des Sekundärdruckes bewegt sich die Membrane nach oben oder unten. Dabei wird der Ventilstößel betätigt und die Ventilbohrung mehr oder weniger öffnet. Sinkt der Sekundärdruck, so ist die Federkraft auf die Membrane größer als der dagegenwirkende Ausgangsdruck. Dadurch wird der Ventilstößel weiter nach unten gedrückt. Die Ventilöffnung vergrößert sich und der Sekundärdruck steigt wieder.

Die grundsätzliche Unterscheidung zwischen Präzisions- und Standard-Druckregler!

Beginnen wir mit dem Standard-Druckregler. Dieser dient dazu, einen aus der Anlage oder Leitung kommenden Betriebsdruck, für eine Anwendung zu regulieren und zu halten. Damit dieses möglichst kostengünstig und flexibel passiert, gibt es die Standardgeräte mit einer relativ großen Übersetzung des Handrades sowie ebenfalls einem großen Regelbereich!

Der Aufbau ist hier relativ simpel. Eine mechanische Feder (In der Regel mit einem Bereich von 0,5 – 10 bar) arbeitet auf dem Teller, auf die Membrane!

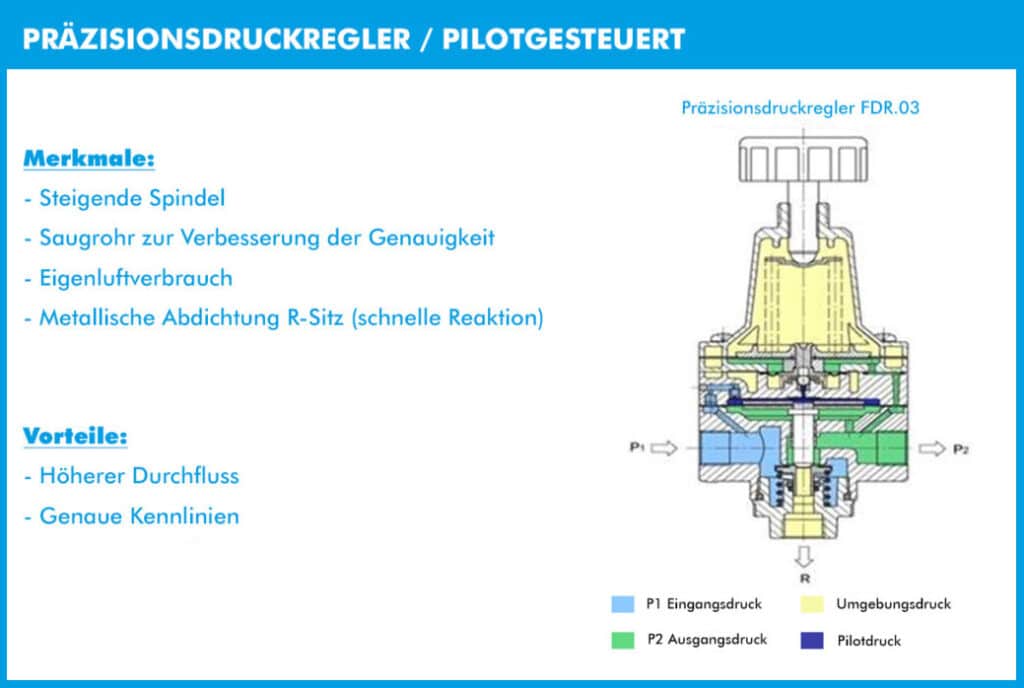

Der Präzisionsdruckregler arbeitet da schon um einiges komplexer. Man spricht von einem pilotgesteuerten Präzisionsdruckregler. Dort ist die Doppelmembrane zu sehen, den metallischen Sitz in Form einer kleinen Kugel. Dieser ergibt eine permanent gewollte Undichtigkeit und zwingt so den Regler zu einer permanenten Nachregelung. Den dabei entstehenden Luftverbrauch nennt man auch Eigenluftverbrauch.

Von der Theorie zur Praxis!

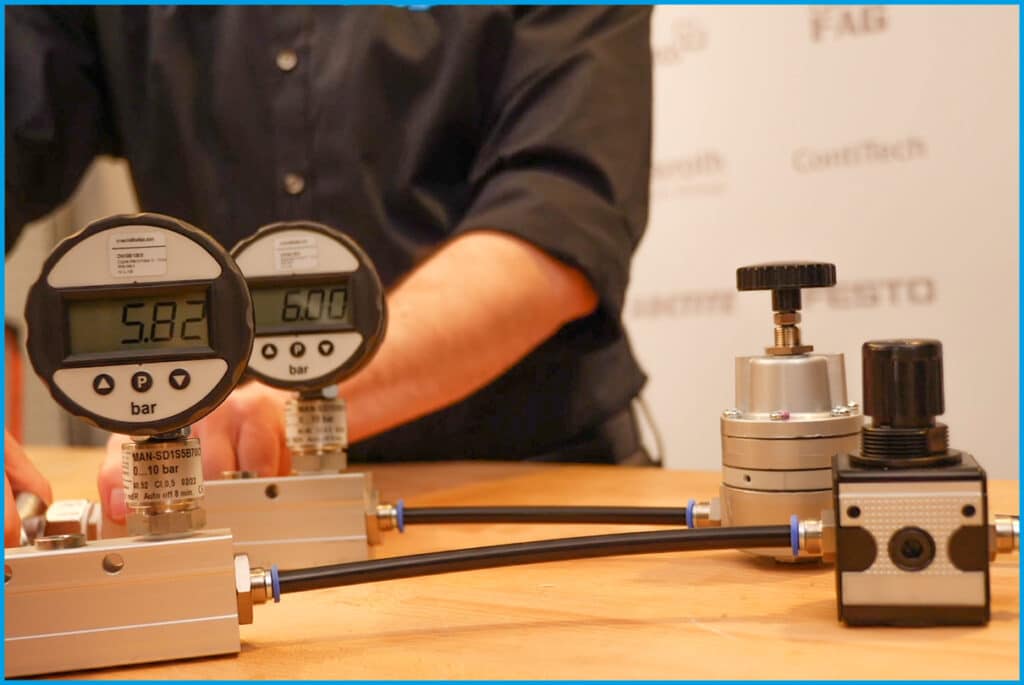

Um zu sehen, wie sich das Ganze nun auf die Praxis auswirkt, haben wir zwei Druckregler montiert. Den Ausgangsdruck überprüfen wir zwei Digitalmanometern. Dabei ist es durchaus möglich, sowohl mit dem Standardregler R 14, als auch mit dem Präzisionsregler FDR 02-7, den Eingangsdruck von acht bar auf sechs bar zu reduzieren. Dazu schauen wir uns das Regelverhalten beim Drehen der Handräder genauer an. Dabei stellen wir fest, dass die Trägheit und die Steigung bzw. Übersetzung des Standard-Druckreglers es fast unmöglich macht, die angestrebten 6,0 bar exakt zu treffen. Der Präzisionsdruckregler hingegen führt dieses bis auf ein Millibar durch. Der Eigenluftverbrauch des Präzisions-Druckreglers ist dabei deutlich zu hören. Wie bereits erwähnt, ist das völlig normal!

Beachtlich ist auch das Regelverhalten bei einer Simulation von Verbrauch! Der Präzisionsdruckregler erreicht bereits nach kürzester Zeit wieder seinen eingestellten Druck, während der Standard-Druckregler aufgrund seiner größeren Hysterese, einen eingestellten Druck nur grob wieder erreicht und eventuell eine Neujustierung von außen benötigt.

Große Auswahl im Landefeld Online-Shop!

Auch im Bereich der Präzisions-Druckregler bieten wir Ihnen in unserem Online-Shop eine große Auswahl. Dort finden Sie zum Beispiel Präzisionsdruckregler aus Edelstahl mit einem hohen Temperaturbereich und einer guten Medienresistenz. Natürlich haben wir auch den klassischen Hochleistungs Präzisionsdruckregler mit einem verbesserten Durchfluss und last but least einen Regler mit auffällig großer Membrane für besonders präzises Regelverhalten. Darüber hinaus finden Sie außerdem Druckregler aus unser Serie Multifix, Futura und aktuell in unserer sehr günstigen Eco-Line Serie unseres Partners EMC. Wir sind uns sicher, dass Sie in unserem Sortiment den passenden Druckregler für Ihre Anwendung finden!

Wir unterstützen Sie gerne!

Unser technisches Vertriebsteam unterstützt und berät Sie zudem gerne bei der Auswahl des richtigen Druckreglers für für Ihre Anwendung!
