Artikelgruppe

2/2-Wege & 3/2-Wege Kipphebelventile (Hohlschraubenventile)

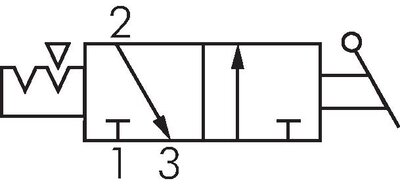

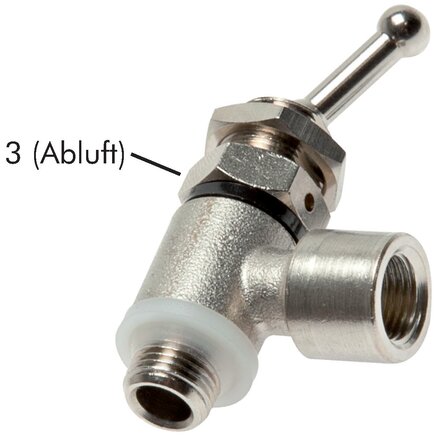

Exemplarische Darstellung: mit CK-Anschluss Exemplarische Darstellung: mit CK-Anschluss Exemplarische Darstellung: mit Steckanschluss Exemplarische Darstellung: mit Steckanschluss Exemplarische Darstellung: mit Innengewinde Exemplarische Darstellung: mit Innengewinde Schaltsymbol Schaltsymbol

Werkstoffe:

Körper: Messing vernickelt, Innenteile: Messing / Edelstahl, Dichtung: NBR

Temperaturbereich:

-5°C bis +70°C

Betriebsdruck:

0 - 10 bar (M5: 0 - 8 bar)

Medien:

gefilterte Druckluft, neutrale Gase

Benötigte Befestigungsbohrung bei Schalttafeleinbau:

Ø 12 mm, maximale Blechdicke: 4 mm

Vorteile:

•günstiger Preis,
•umfangreiche Einsatzmöglichkeiten,
•einfacher& schneller Aufbau einer Schaltung,
•Kipphebel positionierbar

Anwendung:

Zum Betätigen von einfachwirkenden Zylindern schrauben Sie das 3/2-Wege-Ventil (K 3...) direkt in den Zylinder.
*Druckluftversorgung kann wahlweise am Einschraubgewinde oder Ringstück anstehen

{{ $t('shop.all.dokumente') }}:

  • Katalogseite Atlas 9 (Seite 787) atlas9_seiten/787.pdf
    Dokumentation doku/k_ko.pdf
