5/3-Wege Handhebelventile, Baureihe VH

5/3-Wege Handhebelventile, Baureihe VH

Dokumente

Katalogseite Atlas 9 (Seite 726)
Wegeventile - Übersicht, Funktion und Erklärung von 5/3-Wege-Ventilen

Beschreibung

Werkstoffe:
Körper und Schieber: Aluminium, Dichtungen: NBR

Temperaturbereich:
-5°C bis +60°C

Betriebsdruck:
0 - 8 bar

Medien:
geölte und ungeölte, gefilterte Druckluft

Druckeingang:
an jedem Anschluss möglich

keine Abbildung

Artikel (18)
Zubehör (4)

Finden Sie den passenden Artikel

Funktion

Mittelstellung geschlossen, Federrückstellung Mittelstellung geschlossen, Raste Mittelstellung entlüftet, Federrückstellung Mittelstellung entlüftet, Raste Mittelstellung belüftet, Federrückstellung Mittelstellung belüftet, Raste

Baureihe

VH10 VH20 VH40

Gewinde

G 1/8" G 1/4" (Abluft G 1/8") G 1/2"

Durchfluss [l/min]

450 600 1.350

A [mm]

84,7 97,7 154,0

B [mm]

27 35 50

C [mm]

18 22 34

D [mm]

28,2 31,7 57,0

E [mm]

21,2 21,7 43,0

F [mm]

14 20 28

G 1/8" G 1/4" G 1/2"

G 1/8" G 1/2"

H [mm]

3,3 4,3 5,5

J [mm]

19 24 36

K [mm]

93 95 110

M [mm]

14,2 25,5

N [mm]

28 35 63

O [mm]

20,2 21,7 39,0

P [mm]

3 4

S [mm]

16 20 36

T [mm]

28,2 31,7 57,0

W [mm]

0 2

X [mm]

4,0 5,5

Sortierung

5/3-Wege Handhebelventile, Baureihe VH: 18 von 18 Artikeln

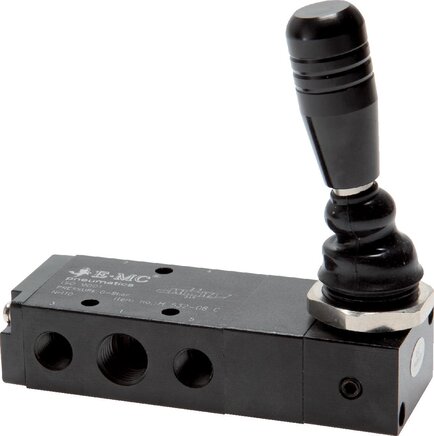

H 531-06 CS

5/3-Wege Handhebelventil, G 1/8", Mittelstellung geschlossen, Federrückstellung

Funktion

Mittelstellung geschlossen, Federrückstellung
Baureihe

VH10
Gewinde

G 1/8"

Durchfluss [l/min]

450
A [mm]

84,7
B [mm]

27

64,08 €

Menge Stk

H 532-08 CS

5/3-Wege Handhebelventil, G 1/4" (Abluft G 1/8"), Mittelstellung geschlossen, Federrückstellung

Funktion

Mittelstellung geschlossen, Federrückstellung
Baureihe

VH20
Gewinde

G 1/4" (Abluft G 1/8")

Durchfluss [l/min]

600
A [mm]

97,7
B [mm]

35

64,08 €

Menge Stk

H 534-15 CS

5/3-Wege Handhebelventil, G 1/2", Mittelstellung geschlossen, Federrückstellung

Funktion

Mittelstellung geschlossen, Federrückstellung
Baureihe

VH40
Gewinde

G 1/2"

Durchfluss [l/min]

1.350
A [mm]

154,0
B [mm]

50

83,42 €

Menge Stk

H 531-06 C

5/3-Wege Handhebelventil, G 1/8", Mittelstellung geschlossen, Raste

Funktion

Mittelstellung geschlossen, Raste
Baureihe

VH10
Gewinde

G 1/8"

Durchfluss [l/min]

450
A [mm]

84,7
B [mm]

27

58,62 €

Menge Stk

H 532-08 C

5/3-Wege Handhebelventil, G 1/4" (Abluft G 1/8"), Mittelstellung geschlossen, Raste

Funktion

Mittelstellung geschlossen, Raste
Baureihe

VH20
Gewinde

G 1/4" (Abluft G 1/8")

Durchfluss [l/min]

600
A [mm]

97,7
B [mm]

35

58,62 €

Menge Stk

H 534-15 C

5/3-Wege Handhebelventil, G 1/2", Mittelstellung geschlossen, Raste

Funktion

Mittelstellung geschlossen, Raste
Baureihe

VH40
Gewinde

G 1/2"

Durchfluss [l/min]

1.350
A [mm]

154,0
B [mm]

50

83,42 €

Menge Stk

H 531-06 ES

5/3-Wege Handhebelventil, G 1/8", Mittelstellung entlüftet, Federrückstellung

Funktion

Mittelstellung entlüftet, Federrückstellung
Baureihe

VH10
Gewinde

G 1/8"

Durchfluss [l/min]

450
A [mm]

84,7
B [mm]

27

64,08 €

Menge Stk

H 532-08 ES

5/3-Wege Handhebelventil, G 1/4" (Abluft G 1/8"), Mittelstellung entlüftet, Federrückstellung

Funktion

Mittelstellung entlüftet, Federrückstellung
Baureihe

VH20
Gewinde

G 1/4" (Abluft G 1/8")

Durchfluss [l/min]

600
A [mm]

97,7
B [mm]

35

64,08 €

Menge Stk

H 534-15 ES

5/3-Wege Handhebelventil, G 1/2", Mittelstellung entlüftet, Federrückstellung

Funktion

Mittelstellung entlüftet, Federrückstellung
Baureihe

VH40
Gewinde

G 1/2"

Durchfluss [l/min]

1.350
A [mm]

154,0
B [mm]

50

83,42 €

Menge Stk

H 531-06 E

5/3-Wege Handhebelventil, G 1/8", Mittelstellung entlüftet, Raste

Funktion

Mittelstellung entlüftet, Raste
Baureihe

VH10
Gewinde

G 1/8"

Durchfluss [l/min]

450
A [mm]

84,7
B [mm]

27

58,62 €

Menge Stk

H 532-08 E

5/3-Wege Handhebelventil, G 1/4" (Abluft G 1/8"), Mittelstellung entlüftet, Raste

Funktion

Mittelstellung entlüftet, Raste
Baureihe

VH20
Gewinde

G 1/4" (Abluft G 1/8")

Durchfluss [l/min]

600
A [mm]

97,7
B [mm]

35

58,62 €

Menge Stk

H 534-15 E

5/3-Wege Handhebelventil, G 1/2", Mittelstellung entlüftet, Raste

Funktion

Mittelstellung entlüftet, Raste
Baureihe

VH40
Gewinde

G 1/2"

Durchfluss [l/min]

1.350
A [mm]

154,0
B [mm]

50

83,42 €

Menge Stk

H 531-06 PS

5/3-Wege Handhebelventil, G 1/8", Mittelstellung belüftet, Federrückstellung

Funktion

Mittelstellung belüftet, Federrückstellung
Baureihe

VH10
Gewinde

G 1/8"

Durchfluss [l/min]

450
A [mm]

84,7
B [mm]

27

64,08 €

Menge Stk

H 532-08 PS

5/3-Wege Handhebelventil, G 1/4" (Abluft G 1/8"), Mittelstellung belüftet, Federrückstellung

Funktion

Mittelstellung belüftet, Federrückstellung
Baureihe

VH20
Gewinde

G 1/4" (Abluft G 1/8")

Durchfluss [l/min]

600
A [mm]

97,7
B [mm]

35

64,08 €

Menge Stk

H 534-15 PS

5/3-Wege Handhebelventil, G 1/2", Mittelstellung belüftet, Federrückstellung

Funktion

Mittelstellung belüftet, Federrückstellung
Baureihe

VH40
Gewinde

G 1/2"

Durchfluss [l/min]

1.350
A [mm]

154,0
B [mm]

50

83,42 €

Menge Stk

H 531-06 P

5/3-Wege Handhebelventil, G 1/8", Mittelstellung belüftet, Raste

Funktion

Mittelstellung belüftet, Raste
Baureihe

VH10
Gewinde

G 1/8"

Durchfluss [l/min]

450
A [mm]

84,7
B [mm]

27

58,62 €

Menge Stk

H 532-08 P

5/3-Wege Handhebelventil, G 1/4" (Abluft G 1/8"), Mittelstellung belüftet, Raste

Funktion

Mittelstellung belüftet, Raste
Baureihe

VH20
Gewinde

G 1/4" (Abluft G 1/8")

Durchfluss [l/min]

600
A [mm]

97,7
B [mm]

35

58,62 €

Menge Stk

H 534-15 P

5/3-Wege Handhebelventil, G 1/2", Mittelstellung belüftet, Raste

Funktion

Mittelstellung belüftet, Raste
Baureihe

VH40
Gewinde

G 1/2"

Durchfluss [l/min]

1.350
A [mm]

154,0
B [mm]

50

83,42 €

Menge Stk

Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
