Artikelgruppe

5/3-Wege ISO-Ventile (ISO 5599-1), ISO Größe 1

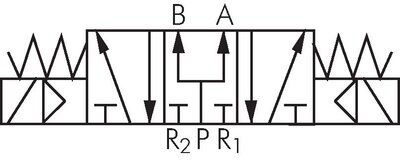

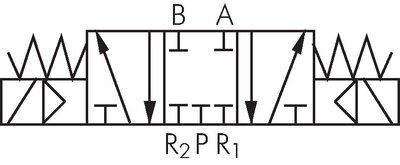

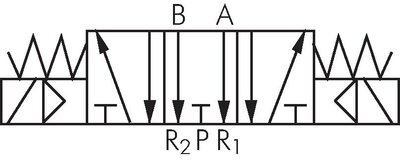

Exemplarische Darstellung Schaltsymbol: 5/3-Wege (Mittelstellung geschlossen) Schaltsymbol: 5/3-Wege (Mittelstellung entlüftet) Schaltsymbol: 5/3-Wege (Mittelstellung belüftet)

Werkstoffe:

Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid (glasfaserverstärkt)

Temperaturbereich:

-10°C bis +60°C

Medien:

geölte und ungeölte, gefilterte Druckluft

Schaltzeit (bei 5 bar):

< 40 ms

Steuerspannungen:

Standard: 24 V=, 230 V AC, auf Wunsch: andere Spannungen

Spannungstoleranz:

± 10 %

Leistungsaufnahme:

Gleichstrom: 2,1 W, Wechselstrom: 4,1 VA

Schutzart:

IP 65

Magnetspule:

M (Steckergröße 1)

Lieferumfang:

Ventil einschließlich Flanschdichtung und Befestigungsschrauben

Information:

Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!

{{ $t('shop.all.dokumente') }}:

  • Katalogseite Atlas 9 (Seite 738) atlas9_seiten/738.pdf
    Dokumentation doku/magnetventile_5_2_5_3.pdf
    Wegeventile - Übersicht, Funktion und Erklärung von 5/3-Wege-Ventilen
