Guillemin-Kupplungen mit Innengewinde, NFE 29572 / EN 14420-8

Beschreibung

Funktion:
Bei den symmetrischen Guillemin-Kupplungen erfolgt die Verbindung durch das Ineinandergreifen von 4 aufrecht stehenden Klauen. Auf mobilen Anlagen wird in der Regel eine Kupplung eingesetzt, die mit einem verstellbaren Spannring (Verriegelung) ausgestattet ist, der die Klauen durch Verdrehen verriegelt. Damit die Verbindung hergestellt werden kann, muss mindestens eine der Kupplungshälften mit einer Verriegelung ausgestattet sein. Nur die Kupplung mit Verriegelung ist mit einer Weichdichtung ausgestattet.

Verwendung:
Tankwagen, Silos, Industrie und Landwirtschaft (meist in Frankreich und BeNeLux)

Werkstoffe:
Dichtung: NBR, ggf. Kette: Edelstahl (Typ Aluminium: Stahl verzinkt)

Betriebsdruck:
16 bar

Finden Sie den passenden Artikel

Werkstoff
Ausführung
Dichtflächen Ø [mm]
Innengewinde

Guillemin-Kupplungen mit Innengewinde, NFE 29572 / EN 14420-8: 14 von 14 Artikeln

GMKGI 20 ES
Guillemin-Kupplung G 2" (IG), Edelstahl, ohne Verriegelung (kann nur mit Kupplung mit Verriegelung k (GMKGI 20 ES)

Edelstahl Edelstahl

Guillemin-Kupplung G 2" (IG), Edelstahl, ohne Verriegelung (kann nur mit Kupplung mit Verriegelung k
  • Dichtflächen Ø [mm]

    68 mm (Baugröße 2")

  • Innengewinde

    G 2"

  • Ausführung

    ohne Verriegelung (kann nur mit Kupplung mit Verriegelung kombiniert werden)

Sofort lieferbar

20,58 €

GMKGI 212 ES
Guillemin-Kupplung G 2-1/2" (IG), Edelstahl, ohne Verriegelung (kann nur mit Kupplung mit Verriegelu (GMKGI 212 ES)

Edelstahl Edelstahl

Guillemin-Kupplung G 2-1/2" (IG), Edelstahl, ohne Verriegelung (kann nur mit Kupplung mit Verriegelu
  • Dichtflächen Ø [mm]

    83 mm (Baugröße 2-1/2")

  • Innengewinde

    G 2-1/2"

  • Ausführung

    ohne Verriegelung (kann nur mit Kupplung mit Verriegelung kombiniert werden)

Sofort lieferbar

30,15 €

GMKGI 30 ES
Guillemin-Kupplung G 3" (IG), Edelstahl, ohne Verriegelung (kann nur mit Kupplung mit Verriegelung k (GMKGI 30 ES)

Edelstahl Edelstahl

Guillemin-Kupplung G 3" (IG), Edelstahl, ohne Verriegelung (kann nur mit Kupplung mit Verriegelung k
  • Dichtflächen Ø [mm]

    101 mm (Baugröße 3")

  • Innengewinde

    G 3"

  • Ausführung

    ohne Verriegelung (kann nur mit Kupplung mit Verriegelung kombiniert werden)

Sofort lieferbar

48,92 €

GMKGI 40 ES
Guillemin-Kupplung G 4" (IG), Edelstahl, ohne Verriegelung (kann nur mit Kupplung mit Verriegelung k (GMKGI 40 ES)

Edelstahl Edelstahl

Guillemin-Kupplung G 4" (IG), Edelstahl, ohne Verriegelung (kann nur mit Kupplung mit Verriegelung k
  • Dichtflächen Ø [mm]

    121 mm (Baugröße 4")

  • Innengewinde

    G 4"

  • Ausführung

    ohne Verriegelung (kann nur mit Kupplung mit Verriegelung kombiniert werden)

Sofort lieferbar

56,18 €

GMKGI 20 V ES
Guillemin-Kupplung G 2" (IG), Edelstahl, mit Verriegelung (GMKGI 20 V ES)

Edelstahl Edelstahl

Guillemin-Kupplung G 2" (IG), Edelstahl, mit Verriegelung
  • Ausführung

    mit Verriegelung

  • Dichtflächen Ø [mm]

    68 mm (Baugröße 2")

  • Innengewinde

    G 2"

Sofort lieferbar

43,31 €

Guillemin-Kupplung G 2-1/2" (IG), Edelstahl, mit Verriegelung
  • Ausführung

    mit Verriegelung

  • Dichtflächen Ø [mm]

    83 mm (Baugröße 2-1/2")

  • Innengewinde

    G 2-1/2"

Sofort lieferbar

56,22 €

GMKGI 30 V ES
Guillemin-Kupplung G 3" (IG), Edelstahl, mit Verriegelung (GMKGI 30 V ES)

Edelstahl Edelstahl

Guillemin-Kupplung G 3" (IG), Edelstahl, mit Verriegelung
  • Ausführung

    mit Verriegelung

  • Dichtflächen Ø [mm]

    101 mm (Baugröße 3")

  • Innengewinde

    G 3"

Sofort lieferbar

87,20 €

GMKGI 40 V ES
Guillemin-Kupplung G 4" (IG), Edelstahl, mit Verriegelung (GMKGI 40 V ES)

Edelstahl Edelstahl

Guillemin-Kupplung G 4" (IG), Edelstahl, mit Verriegelung
  • Ausführung

    mit Verriegelung

  • Dichtflächen Ø [mm]

    121 mm (Baugröße 4")

  • Innengewinde

    G 4"

Nicht auf Lager

144,95 €

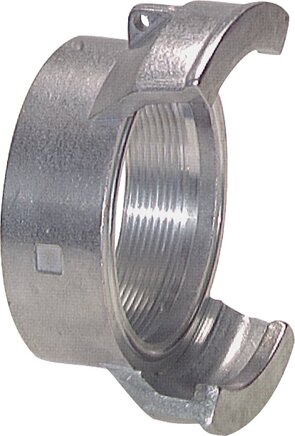

GMKGI 20 A
Guillemin-Kupplung G 2" (IG), Aluminium, ohne Verriegelung (kann nur mit Kupplung mit Verriegelung k (GMKGI 20 A)

Aluminium Aluminium

Guillemin-Kupplung G 2" (IG), Aluminium, ohne Verriegelung (kann nur mit Kupplung mit Verriegelung k
  • Dichtflächen Ø [mm]

    68 mm (Baugröße 2")

  • Innengewinde

    G 2"

  • Ausführung

    ohne Verriegelung (kann nur mit Kupplung mit Verriegelung kombiniert werden)

Sofort lieferbar

7,55 €

GMKGI 30 A
Guillemin-Kupplung G 3" (IG), Aluminium, ohne Verriegelung (kann nur mit Kupplung mit Verriegelung k (GMKGI 30 A)

Aluminium Aluminium

Guillemin-Kupplung G 3" (IG), Aluminium, ohne Verriegelung (kann nur mit Kupplung mit Verriegelung k
  • Dichtflächen Ø [mm]

    101 mm (Baugröße 3")

  • Innengewinde

    G 3"

  • Ausführung

    ohne Verriegelung (kann nur mit Kupplung mit Verriegelung kombiniert werden)

Nicht auf Lager

14,15 €

GMKGI 40 A
Guillemin-Kupplung G 4" (IG), Aluminium, ohne Verriegelung (kann nur mit Kupplung mit Verriegelung k (GMKGI 40 A)

Aluminium Aluminium

Guillemin-Kupplung G 4" (IG), Aluminium, ohne Verriegelung (kann nur mit Kupplung mit Verriegelung k
  • Dichtflächen Ø [mm]

    121 mm (Baugröße 4")

  • Innengewinde

    G 4"

  • Ausführung

    ohne Verriegelung (kann nur mit Kupplung mit Verriegelung kombiniert werden)

Sofort lieferbar

13,98 €

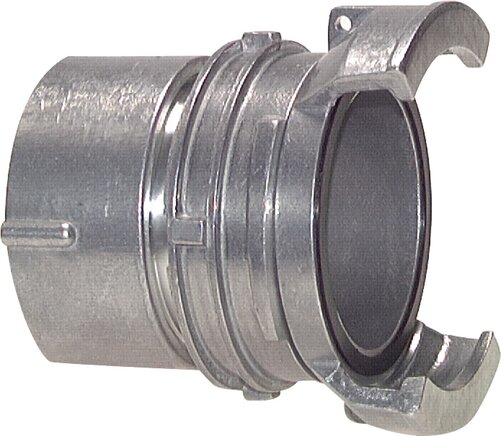

GMKGI 20 V A
Guillemin-Kupplung G 2" (IG), Aluminium, mit Verriegelung (GMKGI 20 V A)

Aluminium Aluminium

Guillemin-Kupplung G 2" (IG), Aluminium, mit Verriegelung
  • Ausführung

    mit Verriegelung

  • Dichtflächen Ø [mm]

    68 mm (Baugröße 2")

  • Innengewinde

    G 2"

Sofort lieferbar

18,77 €

GMKGI 30 V A
Guillemin-Kupplung G 3" (IG), Aluminium, mit Verriegelung (GMKGI 30 V A)

Aluminium Aluminium

Guillemin-Kupplung G 3" (IG), Aluminium, mit Verriegelung
  • Ausführung

    mit Verriegelung

  • Dichtflächen Ø [mm]

    101 mm (Baugröße 3")

  • Innengewinde

    G 3"

Sofort lieferbar

26,28 €

GMKGI 40 V A
Guillemin-Kupplung G 4" (IG), Aluminium, mit Verriegelung (GMKGI 40 V A)

Aluminium Aluminium

Guillemin-Kupplung G 4" (IG), Aluminium, mit Verriegelung
  • Ausführung

    mit Verriegelung

  • Dichtflächen Ø [mm]

    121 mm (Baugröße 4")

  • Innengewinde

    G 4"

Sofort lieferbar

44,72 €

Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
